前言

本標準有關鍍銅層的要求參照采用美國標準ASTM B 734—2003《工程用電沉積鍍銅標準規范》。

本標準代替YB／T 069—1995《焊管用鍍銅鋼帶》。

本標準此次修訂對原YB／T 069一1995標準的下列條文進行了修改：

——增加了范圍中適用于制作雙層或多層銅釬焊鋼管以及單層焊管的使用說明；

——調整和修改了鋼帶的尺寸、外形及允許偏差，刪除了帶卷內、外徑的要求；

——根據用途的不同對鋼的化學成分做了修改和增加，刪除了鋼的牌號；

——對鋼帶的力學性能和表面粗糙度的要求做了調整和修改；

——鋼帶表面質量要求的內容有了增加；

——調整了鍍層厚度的要求；

——增添了鍍層的結合強度的試驗方法；

——增加了鍍層孔隙率、焊接性和清潔度的要求；

——增添了鍍層表面質量、表面處理要求；

——增加了存放時間的規定。

本標準的附錄A為規范性附錄，附錄B、附錄C為資料性附錄。

本標準由中國鋼鐵工業協會提出。

本標準由全國鋼標準化技術委員會歸口。

本標準起草單位：鄭州拓普軋制技術有限公司、南京晨光迪峰機電有限責任公司、蘇州華盛邦迪鍍銅鋼帶有限公司。

本標準主要起草人：楊時熙、趙林珍、盛小七、王積科、周明華。

本標準1995年4月24日首次發布。

焊管用鍍銅鋼帶

1 范圍

本標準規定了焊管用鍍銅鋼帶產品的分類、尺寸、外形及允許偏差、技術要求、試驗方法、檢驗規則等。

本標準適用于制作雙層或多層銅釬焊鋼管以及單層焊管用鍍銅鋼帶，也適用于其他焊管和一般工程用鍍銅或不鍍銅的精密低碳冷軋薄鋼帶。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB／T 222 鋼的成品化學成分允許偏差

GB／T 223 鋼鐵及合金化學分析方法

GB／T 228 金屬材料室溫拉伸試驗方法(GB／T 228—2002，IS()6892：1998÷EQV)

GB／T 247鋼板和鋼帶驗收、包裝、標志及質量證明書的一般規定

GB／T 467 陰極銅

GB／T 2523 冷軋薄鋼板(帶)表面粗糙度測量方法

GB／T 2975 鋼及鋼產品力學性能試驗取樣位置及試樣制備

GB／T 4956 磁性金屬基體上非磁性覆蓋層厚度測量磁性方法

GB／T 5270金屬基體上的金屬覆蓋層電沉積和化學沉積層附著強度試驗方法評述

GB／T 20066 鋼和鐵化學成分測定用試樣的取樣和制樣方法(GB/T 20066一2006，ISO14284：1996，IDT)

YB／T 4164 雙層銅焊鋼管

3分類與符號

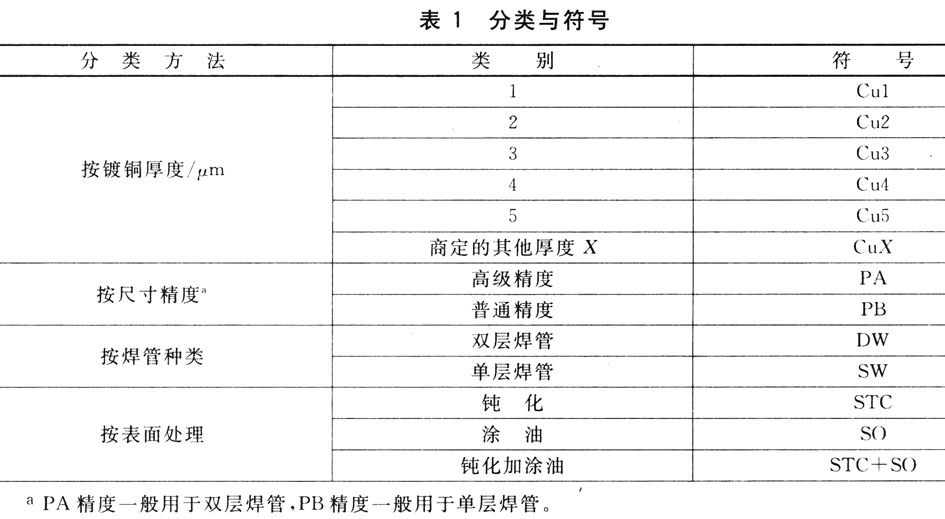

分類與符號按表1規定。

4尺寸、外形及允許偏差

4．1 冷軋鋼帶的尺寸、外形及允許偏差

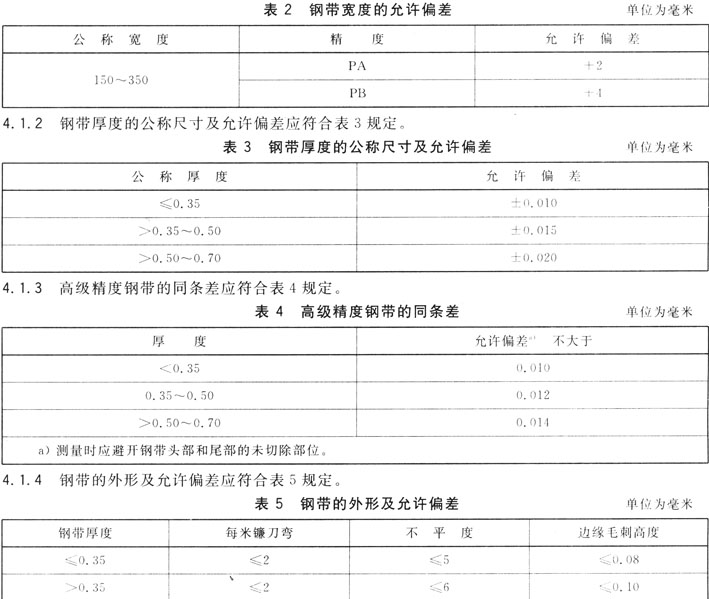

4．1．1 鋼帶寬度的允許偏差應符合表2規定。

4．1．5經雙方協商也可選擇其他尺寸、外形及允許偏差要求的鋼帶。

4．2鍍銅鋼帶的尺寸、外形及允許偏差

4．2．1 經鍍銅加工后的鋼帶除所增加的鍍銅層厚度外，原鋼帶的其余尺寸及外形不應改變。

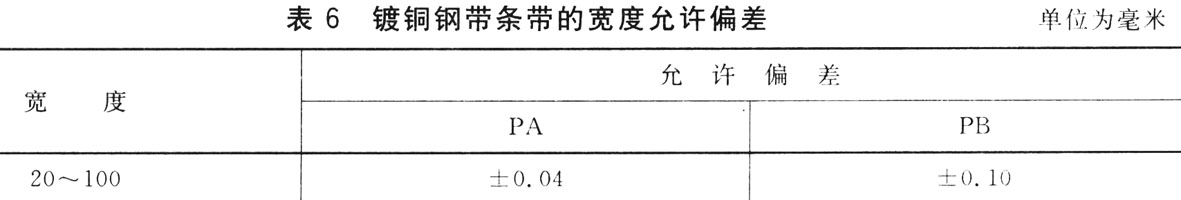

4．2．2鍍銅鋼帶縱剪分條后條帶的寬度允許偏差應符合表6規定。

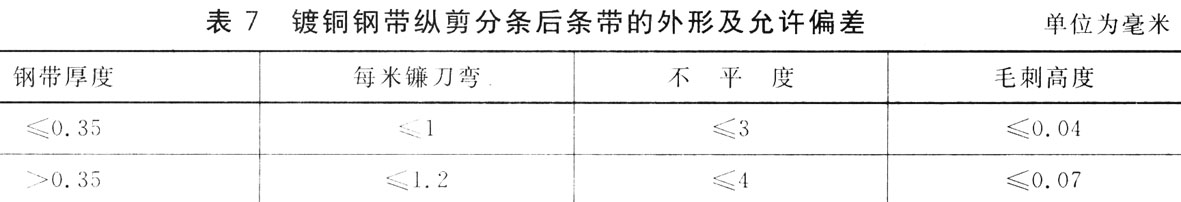

4．2．3鍍銅鋼帶縱剪分條后條帶的外形及允許偏差應符合表7規定。

4．3標記示例

單面鍍銅層厚度4μm，表面處理STC SO，尺寸0．35 mm×72．0mm，尺寸精度PA的雙層銅焊管用鍍銅鋼帶的標記為：

DW—Cu4一STC SO—0．35×72．0—YB／T 069一一2007

5 技術要求

5．1 冷軋鋼帶的技術要求

5．1．1 化學成分

鋼的化學成分(熔煉分析)要求見表8。

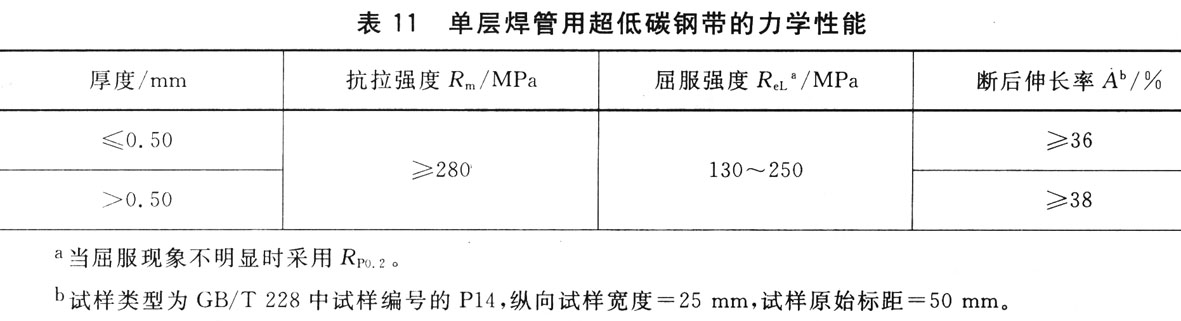

5．1．2．2 化學成分采用表9的規定時，單層焊管用超低碳鋼帶的力學性能應符合表11的規定。

5．1．2。3 鋼帶在正常貯運條件下，出廠后的3個月內使用時不出現屈服紋(拉伸應變痕)。

5．1．3表面粗糙度

5．1．3．1 單層焊管用鋼帶的表面平均粗糙度Ra：0．6μm～1．9 μm。

5．1．3．2 雙層銅焊管用鋼帶的表面平均粗糙度Ra：0．4μm～1．6μm。

5．1．3．3經雙方協商也可選擇其他表面粗糙度要求的鋼帶。

5．1．4 表面質量

鋼帶表面不得有分層、裂紋、氣泡、結疤、黑膜、波紋、皺折和夾雜等對使用有害的缺陷。

5．1．5 交貨狀態

冷軋鋼帶經退火平整進行涂油處理后交貨，在正常儲運情況下3個月不生銹，所涂油膜應能用堿性溶液或其他不影響鍍銅的除油液清除。協議另有規定的，也可不進行涂油處理。

5．2鍍層的技術要求

5．2．1 鍍層用陰極銅

鍍層用陰極銅應符合GB／T 467中的規定。

5．2．2 鍍銅量

鋼帶雙面的鍍銅層厚度相等且均勻，對于公稱寬度內的鍍銅鋼帶，鍍銅層厚度的同條均勻程度縱向不小于90％，橫向不小于85％，單面鍍銅量應符合下式的規定。

M=xd

式中：

M —— 單面鍍銅量,單位為克每平方米(g／m2)；

X ――鍍銅層厚度．單位為微米(μm)；

d ―― 鍍銅層的密度，8．9 g／cm3，單位為克每立方厘米。

5．2．3鍍層的結合強度

鍍銅層與鋼帶結合良好，結合強度的試驗按附錄A規定的方法進行，經雙方協商也可在GB／T 5270中選取其他方法。試驗結果應達到雙方商定的要求。

5．2．4鍍層孔隙率

當需方規定鍍銅層有孔隙率要求時，參見附錄B規定的方法進行鍍層孔隙率的試驗，試驗結果應達到雙方商定的要求。

5．2．5鍍層的焊接性

雙層或多層銅焊管是以銅為釬焊材料的焊管，鍍銅鋼帶在制管釬焊時鋼帶的鍍銅層應具有良好的潤濕性，鍍銅層之間應完全互溶。需方對鍍銅層有焊接性要求時，按供需雙方商定的方法進行焊接性試驗，試驗結果應符合要求。

5．2．6鍍層表面質量

鋼帶鍍層表面應結晶細密、顏色均勻、光滑潔凈、無明顯的針孑L、凹坑、麻點、劃痕、粗糙、起泡、剝皮、結瘤、裂紋、燒灼及共沉積雜質和表面污染物，不得有漏鍍、浮銅、黑斑。

5．2．7鍍層表面處理

鋼帶鍍層表面處理為鈍化、涂油和鈍化加涂油，需方可任選一種，如無要求時，按鈍化方式供貨。

無論對鍍銅鋼帶采取何種表面處理，正常存放情況下3個月不出現表面氧化等對使用有害的缺陷。

無論對鍍銅鋼帶采取何種表面處理，在制管過程中均不應影響焊管的內表面清潔度和焊接性能。

6試驗方法

6．1 鋼帶的厚度和其他尺寸及形狀用符合精度的測量工具測量。

6．2鋼帶的厚度測量部位應距邊部大于5 mm。

6．3測量鐮刀彎時，將鋼帶受檢部分放在平面上，用1 m長直尺靠貼鋼帶的凹邊，測量鋼帶與直尺之間的最大距離。測量不平度時，由平面算起測量鋼帶下表面的最大高度。

6．4鋼帶的表面質量用肉眼觀察或借助4～8倍的放大鏡來檢查。

6．5鍍銅層厚度的測定參見附錄C規定的測重法也可按GB／T 4956規定的磁性法或用雙方協商的其他方法，無論采取何種測厚方法應經雙方認可，仲裁時以測重法為準。

6．6冷軋鋼帶的表面質量．若已經鍍銅，先用不傷及鋼帶的附錄C的溶液將鍍銅層去除后用肉眼觀察或借助4～8倍的放大鏡來檢查。

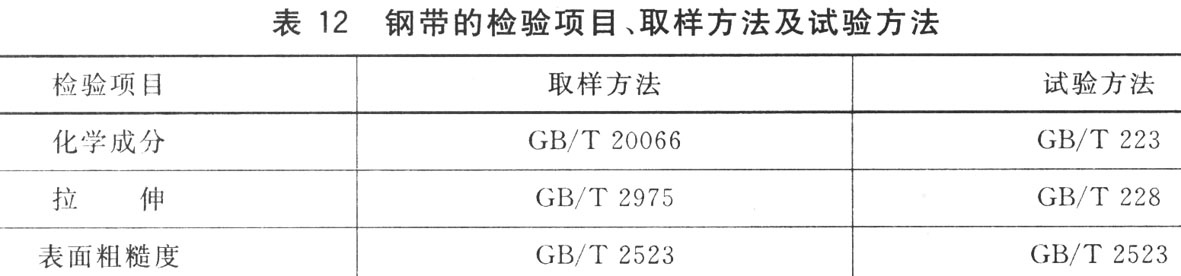

6．7鋼帶的其他檢驗項目、取樣方法及試驗方法應符合表12規定。冷軋鋼帶部分的檢驗，若已經鍍銅，先用不傷及鋼帶的附錄C的溶液將鍍銅層去除后進行。

7 檢驗規則

7．1 鋼帶應成批驗收，每批由同一爐號、同一牌號、同一鍍層厚度、同一規格、同一加工性能、同一精度、同一表面質量的鍍銅鋼帶組成。

7．2進行每項檢驗時，從所取一卷鋼帶的內端和外端各取一個試樣，或者從選取的一個包裝中抽取兩卷鋼帶，從一卷內端和另一卷外端各取一個試樣。

7．3鋼帶的復驗按GB／T 247的規定執行。

8鋼帶的包裝、標志和質量證明書

8．1 冷軋鋼帶的包裝標志和質量證明書應符合GB／T 247的規定。

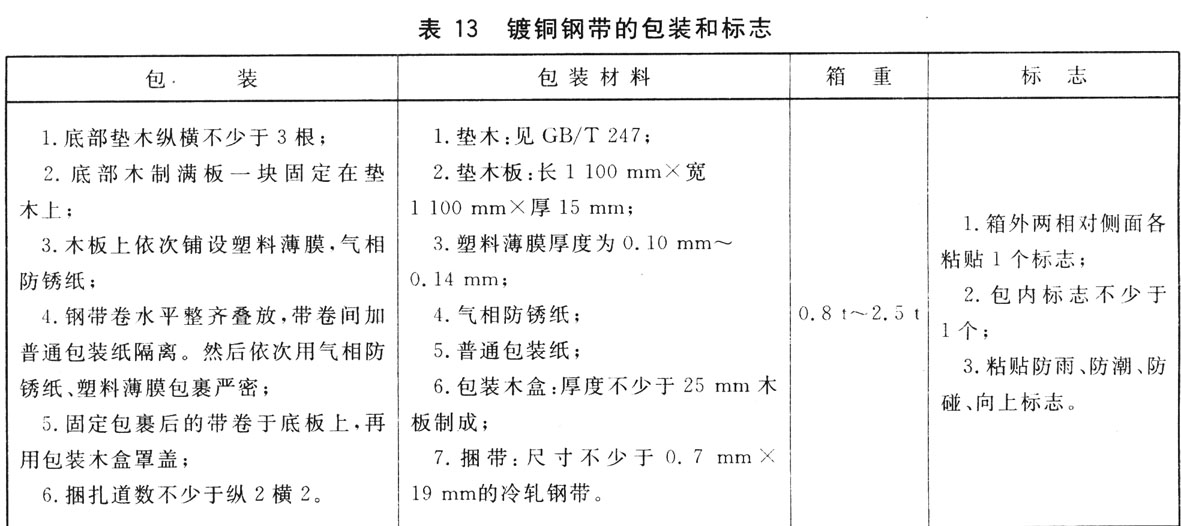

8．2鍍銅鋼帶的包裝和標志應符合表13的規定，質量證明書應符合GB／T 247的規定。經雙方協商，也可采用其他包裝方法。

附錄 A

(規范性附錄)

鍍層的結合強度試驗方法

A．1 彎曲試驗

用平口鉗夾緊試樣迅速向上、下彎曲180。(向上90。，向下90。)5次后肉眼或借助4～8倍的放大鏡來觀察，在彎曲處內外表面不應出現鍍層碎裂、剝落現象。

A．2劃線、劃格試驗

用一刃口磨成30o銳角的硬質鋼劃刀，劃兩條相距為2 mm的平行線。劃線時應施以足夠的壓力，使劃刀一次就能劃破鍍層達到鋼帶，如果兩條劃線之間的鍍層有任何部分脫離鋼帶則認為鍍層的結合強度不好。

本試驗的另一種劃法是，劃邊長為1 mm的正方形格子，肉眼或借助4～8倍的放大鏡來觀察格子內鍍層是否有脫離鋼帶的現象。

A．3剝離試驗

用每25 mm寬度的附著力值約為8 N的纖維粘膠帶粘附在鍍銅鋼帶表面，用一個固定重量的滾筒在上面仔細滾動，以除去所有的空氣泡。10 s后以一穩定的垂直于鍍銅鋼帶表面的拉力將粘附在鍍銅鋼帶表面的膠帶拉去。若鍍層沒有剝離現象則表明鍍層的結合強度良好

附錄 B

(資料性附錄)

孔隙率的試驗方法

B．1 貼濾紙法

B．1．1 試驗溶液

用蒸餾水配制含有下列成分的溶液：

鐵氰化鉀 K3[Fe(CN)6] 10 g／L

氯化鈉 Nacl 20 g／L

試劑級別化學純

B．1．2試驗步驟

應保持試驗環境的清潔，避免空氣中彌漫鐵粉塵。

用乙醇或其他適當?shù)某蛣⿵氐壮ゴ郎y(cè)鍍銅鋼帶表面的污物，以蒸餾水洗凈并晾干。剛出鍍槽的鍍銅鋼帶不必除油。

將具有一定濕態強度的濾紙浸入B．1．1溶液．然后緊密貼附在待測鍍銅鋼帶表面上，濾紙和測試面之間不允許有任何間隙，保持20 min．試驗過程中應使濾紙保持潤濕。

取下濾紙并觀察與鍍層接觸的表面。鍍層中如有通達鋼帶基體的孑L隙就會有藍色印痕出現。

B．1．3孔隙率的測算

將刻有方格(大小為1 cm2)的有機玻璃板，放在印有孔隙痕跡的檢驗濾紙上。記錄測試面積和孔隙數目，計算濾紙率(每平方厘米個數)。必要時．還應測量和記錄最大孔隙的尺寸、數量和單位面積(如1 cm2)或指定面積內最多孔隙數，并在試驗報告中說明。

B．2 浸漬法

B．2．1 試驗溶液

用蒸餾水配制含有下列成分的溶液：

鐵氰化鉀 K3[Fe(cN)6] 10g／L

氯化鈉 Nacl 15 g／L

白明膠 20 g／L

試劑級別化學純

B．2．2試驗步驟

按B．1．2的要求處理待測鍍銅鋼帶，然后浸入B．2．1溶液，5 min后取出觀察，鍍層中如有通達鍍銅鋼帶的孔隙就會出現藍色斑點。

B．2．3孔隙率的測算

仔細測算浸入溶液中的表面積和藍色斑點數，計算孔隙率(每平方厘米個數)。或按B．1．3的方式處理。
