胡賢磊  趙 忠  丁敬國   劉相華

摘 要: 基于中厚板軋制過程的溫度變化特點, 以熱輻射和對流為主要影響因素, 對熱輻射模型和對流模型進行分析和處理, 解析黑度系數、厚度對溫度變化規律的影響可知: 終軋厚度大于30mm 時, 黑度系數的變化對終軋溫度的影響很小; 終軋溫度在10mm 左右時, 必須根據后幾道次實測溫度調整黑度系數; 軋件越厚, 起始溫度越高, 溫降速度越快。分析得到不同厚度下, 平均溫度和表面溫度差的關系。實際應用表明, 終軋溫度預測誤差基本不超過15 e 。

關鍵詞: 中厚板; 軋制; 溫度; 黑度系數

中厚板軋制過程的設定計算需要精確計算鋼板溫度, 因?yàn)闇囟饶Ｐ偷钠�差�?duì)變形抗力模型的設定精度和最終的溫度控制起著至關重要的作用。熱連軋精軋過程和層流冷卻過程鋼板較薄, 其厚度方向上溫度分布基本上均勻。而中厚板軋制過程鋼板厚度較厚, 溫度沿鋼板厚度方向的分布不均勻, 近似于1個2次曲線^[1] 。所以常用的熱連軋溫降模型自學習方法不能直接套用在中厚板溫降模型上。本文針對中厚板溫度變化的特點, 分析黑度系數、厚度等因素對溫度的影響規律。

1 溫度模型的分析

中厚板軋制過程溫度變化受到下面幾個主要因素的共同作用^{[ 2- 3]} : 1) 熱輻射和對流; 2) 高壓水除鱗; 3) 與軋輥接觸產生的熱傳導和摩擦熱; 4) 塑性功。理論分析和大量實踐都反映出軋制過程的熱輻射和對流是中厚板溫度變化的主要影響因素。對一塊鋼而言, 高壓水除鱗使用次數較少, 一般在鋼板較厚時使用, 所以其產生的溫度變化對總體溫降計算精度影響較小。后兩項影響基本可以抵消。綜合上述, 將中厚板溫降模型的自學習鎖定為熱輻射和對流產生的溫度變化, 這樣可以抓住主要矛盾, 降低控制的難度, 而且不損失控制精度。鋼板表面熱輻射產生的熱流密度q_r 與換熱系數h_r 分別為:

式中: E為鋼板的黑度, R為熱輻射常數, ts 為鋼板表面溫度, ta 為空氣溫度。鋼板黑度的準確設定對熱

輻射造成的溫度變化起著決定性作用。

由圖1 可以看出不同黑度系數下鋼板表面熱輻射傳熱系數qr 與鋼板溫度的關系。軋件的黑度與氧化鐵皮、表面溫度及表面的粗糙度有關。根據在熱軋線上測定的結果, 可得到鋼板黑度E考慮成鋼板厚度的關系:

式中: H0 是鋼板出爐厚度, H 是鋼板當前厚度。

鋼板表面對流產生的熱流密度可表示為:

q_n= h_n # ( t_s - t_a)     ( 4)

其中hn 為對流換熱系數。由于中厚板精軋過程軋制速度不是很高, 這樣可以將鋼板表面的對流換熱簡化為水平平板表面自然對流換熱。根據計算, 其對流換熱為紊流狀態, 這樣有:

中: Nu 是鋼板表面的努賽特?cái)?shù), P_r 是普朗特?cái)?shù),G_r 是葛拉曉夫數, g 是重力加速度, B是空氣的體積膨脹系數, d 是鋼板尺寸特征數( 它等于鋼板表面除以鋼板周長) , v 是空氣動粘性系數, Ka 是空氣的熱傳導率。

如果2m 寬、10m 長的鋼板, 其表面溫度ts =1000 e , 空氣溫度ta = 25 e , P_r 、B 及v 取溫度500 e 對應的數值, 代入式( 5) , 得到Gr = 141 6 @108 , 進而得到:

Gr # P r= 141 6@10⁸ @01 71= 11 04@10⁹    ( 7)

其對流狀態屬于紊流, 將式( 7) 代入式( 5) , 取Ka= 01 052, 鋼板尺寸特征數d= 20/ 24, 有:

將該計算結果與圖1 熱輻射換熱系數進行比較, 可以看出對流換熱基本上為1 000 e 時熱輻射換熱的7% ~ 10%。為了簡化計算, 可將對流換熱系數折合成鋼板的熱輻射換熱系數后進行有限差分法的計算。由于中厚板軋制過程鋼板厚度較厚, 其厚度方向存在溫度梯度。因?yàn)楹穸扰c長度和寬度相比又很小, 所以其熱輻射和對流傳熱過程可用一維熱傳導方程表示, 并用有限差分法求解。

2 溫度模型解析

2. 1 黑度系數對溫降的影響

一般認為, 軋件黑度的范圍對計算結果非常重要。軋件的黑度即輻射率與氧化鐵皮、表面溫度及表面的粗糙度有關。中厚板軋制過程成形展寬軋制類似于熱連軋的初軋, 而伸長階段( 開軋溫度970~1020 e , 終軋溫度830~ 870 e ) 類似于熱連軋精軋機組( 開軋溫度基本上為950 e , 終軋溫度為840 e左右) , 所以其黑度系數的計算可采用式( 3) 。

軋件黑度在軋件厚度大于30mm 時, 黑度系數的變化對熱輻射溫降的計算結果的影響較小, 一個道次的溫度計算最大偏差小于4e , 如果厚度大于50mm, 則溫度計算偏差小于2 e 。所以如果終軋產品的厚度大于30mm, 在不同黑度值下, 根據溫度模型計算得出的累計誤差一般不會超過20 e , 如果計算過程黑度系數取平均值01 7, 則溫度模型計算的累計偏差會相應減少一半, 不超過10 e , 這對軋制力模型的自學習過程不會產生大的影響, 不用對溫度模型相關系數進行自學習。但當終軋產品厚度較小, 只有10mm 左右, 則黑度系數的變化對熱輻射溫降的計算結果的影響較大, 一個道次的溫度計算最大偏差在10 e 左右, 多個道次的溫度累計偏差很可觀, 所以對薄鋼板的軋制過程需要根據最后幾個道次的實測溫度變化調整黑度自學習系數, 提高薄鋼板的溫度計算精度。

2. 2 溫度變化與厚度、時間之間的關系

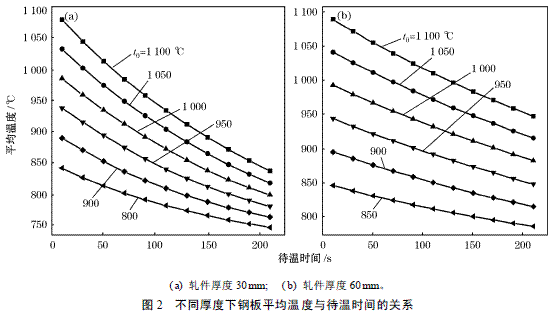

由圖2 (b)可看出, 軋件厚度大于等于60mm時, 軋件的平均溫度隨待溫時間的延長而線性變化。當軋件厚度小于60mm時, 隨著厚度的減少, 軋件的溫度隨待溫時間的延長而呈現拋物線變化, 見圖2( a) 。在同一厚度時, 不同初始溫度條件下, 不同曲線的開口隨著時間的變化逐漸減小。不同厚度, 不同初始溫度條件下的溫降速度如圖3所示, 軋件越厚, 起始溫度越高, 溫降越快。

2. 3 表面溫度與平均溫度之間的關系

軋件在軋線上實測的溫度都是表面溫度, 而中厚板軋件厚度方向的溫度梯度不能忽略, 如軋制力的計算一般采用平均溫度, 這樣必須研究表面溫度和平均溫度之間的關系。

根據計算結果和相關的資料可以知道, 軋件厚度方向的溫度梯度在表面處最大, 其溫度曲線基本上呈拋物線分布。圖4是不同厚度的軋件在空冷狀態下平均溫度與表面溫度差隨時間的計算結果, 根據計算結合圖4可以得出以下規律:

1) 同一厚度, 隨著軋件溫度的降低, 軋件厚度方向的溫度均勻性得到很好的改善;

2) 中厚板由出爐到厚度小于70mm 時, 一般不會超過60 s, 雖然軋制過程中軋件的厚度是不斷變化的, 但可以近似將平均溫度和表面溫度的差值看成不受厚度變化的影響。為簡化考慮, 軋件厚度在80mm以上時, 溫度差值可以定為50e , 軋件厚度大于60mm并小于80mm時, 溫度差值可以定為40 e 。

3) 當軋件厚度小于等于60mm 時, 在經過一段時間后( 圖中顯示為30s) 溫度差基本不隨時間變化�？梢詫�溫度差和厚度之間的關系回歸成一個數學函數進行計算。

3 應用

將上述溫度模型的分析結果應用于某中厚板廠2800mm 精軋機在線過程機設定系統。為有效利用第2 部分的計算結果, 采用措施: 1) 在前推床和牌坊之間安裝側噴吹掃裝置, 有效清除鋼板表面的殘留水, 提高測量精度。2) 第1道次鋼板有氧化鐵皮, 需要利用機架高壓水清除, 所以采用第2 或第3 道次的測量溫度作為開軋溫度, 保證初始溫度的測量精度。3) 對于需要控軋控冷的品種, 待溫輥道上測量環境較好, 在該位置上安裝測溫儀, 精確測量2 次開軋溫度。4) 針對30mm以上的軋制道次, 選取不同鋼種, 綜合分析多個道次累計的效果, 得知黑度系數選取017比較合理。5) 對于20mm以下的軋制道次,采集連續2 個道次的溫度測量數據進行分析, 基于起始溫度和厚度對道次終了溫度變化影響較大, 結合上塊鋼的測量數據對本塊鋼的黑度系數進行放大或縮小調整。6) 由于機前和機后測溫儀安裝位置不同, 經常造成前后測溫儀測量值互相矛盾, 應該選取其中1個作為基準。將現場實際終軋溫度和預測終軋溫度相比較( 圖5) , 可以看出該溫度模型的預測精度比較高, 終軋溫度預測誤差基本不超過15 e 。

4 結論

1) 如果終軋產品的厚度大于30mm, 黑度系數對終軋溫度計算精度的影響較小, 一般不超過10 e , 這對軋制力模型的自學習不會產生大的影響,不用對溫度模型相關系數進行自學習。如果終軋產品厚度只有10mm左右, 必須根據最后幾個道次的實測溫度變化調整黑度自學習系數, 提高薄鋼板的溫度計算精度。

2) 軋件厚度大于等于60mm 時, 軋件平均溫度隨待溫時間的延長而線性變化; 軋件厚度小于60mm 時, 軋件溫度隨待溫時間的延長呈現拋物線變化。軋件越厚, 起始溫度越高, 溫降速度越快。

3) 中厚板由出爐到厚度小于70mm 時, 一般不會超過60 s, 雖然軋制過程中軋件的厚度是不斷變化的, 但可以近似將平均溫度和表面溫度的差值看成不受厚度變化的影響。為簡化考慮, 軋件厚度大于80mm以上時, 溫度差值可以定為50e , 軋件厚度大于60mm小于80mm 時, 溫度差值可以定為40 e 。

4) 當軋件厚度小于等于60mm時, 在經過一段時間后, 溫度差基本不隨時間變化。

參考文獻:

[ 1] Kok ado J. A Foun dament al Study on th e Predict ive Calculationof Temperature of Sheet St eel During Cont inuous H ot Rolling[ J] . J ournal of JST P, 1970, 11( 11) : 816.

[ 2] 徐申. 中厚板軋制過程中的溫度模型[ J ] . 甘肅冶金, 2000( 2) :13.

[ 3] 胡賢磊. 中厚板軋機過程模型的研究[ D] . 沈陽: 東北大學,2003.
