板坯連鑄二冷動態配水的研究與應用

劉振起，胥明旺，趙一臣 馬交成，榭植

(河北津西鋼鐵集團股份有限公司河北唐山064302)(東北大學遼寧沈陽110004)

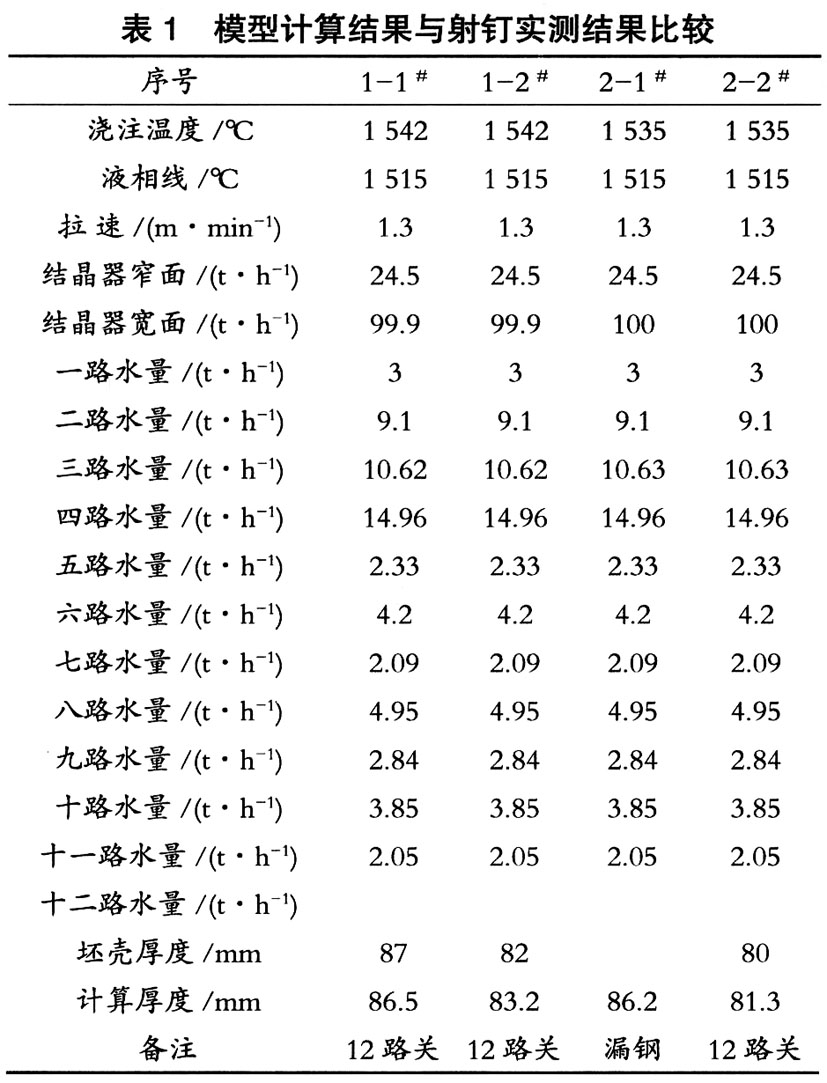

摘要：以津西鋼鐵集團股份有限公司2一板坯連鑄機為研究對象，建立凝固傳熱數學模型，分析了連鑄坯的溫度場及其坯殼厚度以及二冷各段的回溫，同時通過凝固坯殼射釘測厚對模型進行校正。采用離線計算在線控制的二冷動態配水模式，在傳熱模型的基礎上通過優化建立拉速、過熱度和冷卻水量的關系。經過實際應用驗證了配水方案的有效性。

關鍵詞：板坯連鑄；數學模型；優化；修正

二次冷卻與鑄機產量和鑄坯質量密切相關，研究表明連鑄坯內部裂紋、表面裂紋、鼓肚、脫方、中心偏析、中心疏松等缺陷的形成和發展都與二次冷卻有緊密的聯系。板坯連鑄凝固模型計算較大，實現在線模型計算難度較大，因此采用離線計算在線控制的二冷動態配水模式，以優化和控制二次冷卻十分重要。

1 凝固傳熱模型的建立

為求解鑄坯溫度分布數學模型，研究中做出作如下假定：

1)忽略拉坯方向的傳熱。

2)忽略液相穴對流傳熱。

3)凝固坯殼以傳導傳熱為主。

4)鋼的熱物理性能(如λ、ρ、c)均為常數。

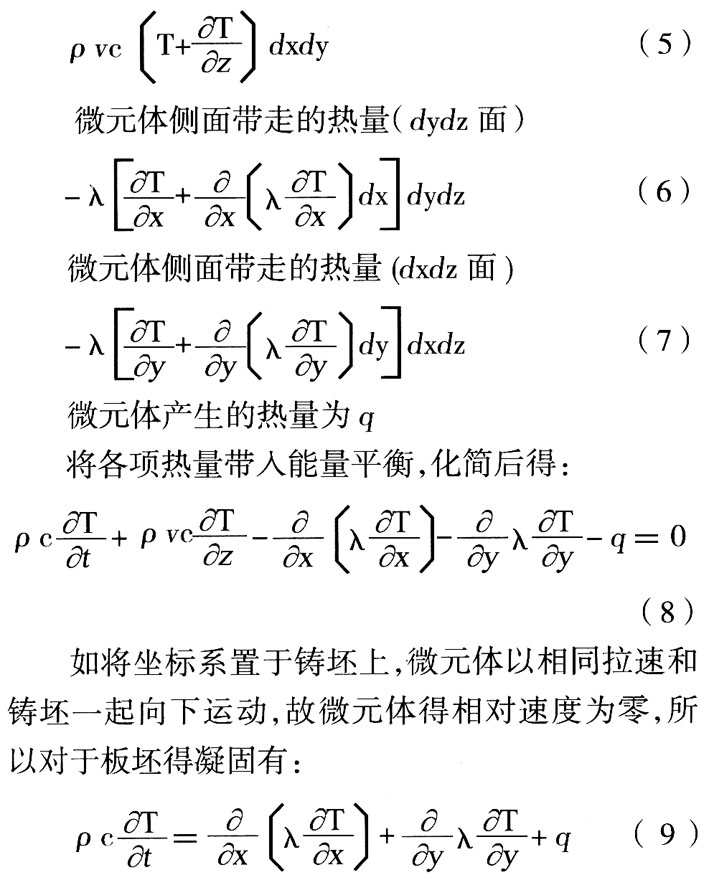

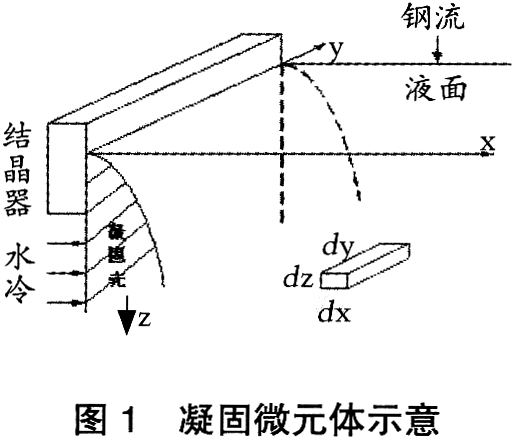

設從結晶器彎月面處沿鑄坯中心取一高度為dz，厚度為dx，寬度為dy的微元體，與鑄坯一起向下運動，做微元體的熱平衡：

微元體熱量=接受熱量一支出熱量 自身產生熱量

鋼液由頂面帶入微元體的熱量(dzdy面)

ρ vcTdxdy (1)

鑄坯中心傳給微元體的熱量(dydz面)

λ ∂Tdydz/∂ x (2)

鑄坯中心傳給微元體的熱量(dxdz面)

λ ∂T dxdz /∂ y (3)

微元體內存儲熱量

ρ ∂T dxdzdz /∂ t (4)

微元體向下運動帶走熱量(dxdy面)

式中：ρ——鋼的密度，g／cm³；λ——導熱系數，w／(m·℃)；c——比熱，J／(g·℃)；T——溫度，℃。

初始條件和邊界條件：

為簡化分析可以假定鋼水從中間包到結晶器沒有熱量散失，得到鋼的冷卻條件和邊界條件主要由下面冷卻邊界條件組成：

T|_begin=0 (10)

其中，T|_begin為結晶器中鋼水的上表面溫度，T₀為中間包鋼水的溫度。

結晶器傳熱：

式中：β為常數，由實測結晶器熱平衡計算確定。

二冷區傳熱：采用T．Nozaki等公式：

h=1．5W^0．56(1-0．007 5) (12)

式中 W——單位時間單位面積的板坯表面接受的水量。

空冷區：

ϕ=εσ(T⁴—T_surf⁴) (13)

2 控制方程的離散化及求解

對規則外形的板坯采用控制容積法進行離散化求解：

根據能量守恒原理，對方程(8)以及邊界條件式(9)、(10)、(11)、(12)和(13)，運用控制容積進行時間和空間的積分得到下式：

3 計算過程中物理性參數的處理

1)鋼的固液相線溫度。

T_L=l 539-(70％C 8％Si 5％Mn 30％P 25％S 4％Ni 1．5％Cr) (21)

2)密度。

鋼液在液相線溫度時的比容(密度的倒數)的計算式為

V_液=0．1426 (1．22Si 0．04Mn 0．34P 1．2S 0．14Cr 0．32V-0．09C-0．12Ni-0．32Mo)×10^-3 (22)

則密度的計算式為：ρ1/V_液，g／cm³ (23)

將高于液相線溫度的鑄坯密度取為其在液相線溫度時的密度，高于固相線的密度取值則參考與其含碳量相近的碳鋼在1 000℃時的密度，兩相區取固液相的均值。

3)比熱。

鋼的比熱與鋼種和溫度等因素有關，一般說來，比熱隨溫度升高而增大，但高溫下比熱變化不大，故可把比熱作為常數來處理，兩相區取固液相的均值。

4)導熱系數。

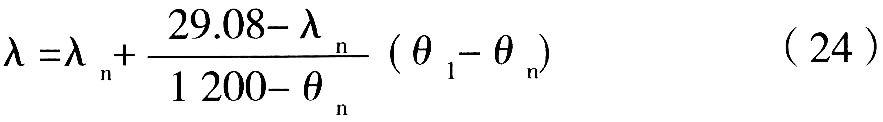

導熱系數與鋼種和溫度有關，本文采用下式計算導熱系數：

式中：λ——導熱系數，W／m·℃；λ_n——鐵素體轉變成奧氏體時的導熱系數，W／m·℃；θ₁——所求λ處的溫度，℃；θ_n——鐵素體轉變成奧氏體的相變溫度，℃。

5)內熱源項的消除與凝固潛熱的等效。

凝固潛熱在固液兩相區釋放，它可被以內熱源強度的形式表達在傳熱方程中，而方程是溫度的函數，它對導熱方程的求解增加了難度。在數值模擬中，往往沒辦法將其消去，對潛熱的具體處理辦法由熱焓法、回溫法、等效比熱容法、積分法等。

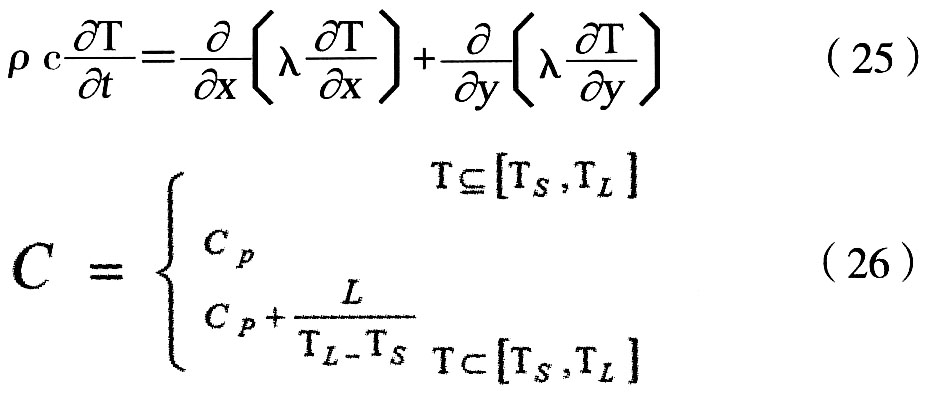

本文采用等效熱容法，以放大熱容的形式來減慢固液兩相區內溫度的變化速率，以實現對潛熱的等效作用，將潛熱用等效熱容法處理后，內熱源強度項就可以消去，傳熱方程形式變?yōu)椋?/FONT>
