朱佳利  王剛  劉子奇  靳亞濤

（河鋼股份有限公司承德分公司煉鐵事業部  河北  承德  067102）

摘  要：冶金企業每天消耗鐵粉、白煤、噴吹煤、球團占據總成本80%以上。在燒結機、高爐使用圓盤與料斗裝置進行配料，同種物料的化學成分也有不同程度差別，需要不同成分的物料分倉配加。物流車輛多、配料圓盤之間間隔小，物流和物料監管是難題。不錯料、不混料精準配加原料是提高燒結礦性能的關鍵，是高爐執行精料作業基礎。伴隨企業減員，不同成分物料從外觀無法分辨，使用手機和票據人工核對，效率低往往造成物流擁堵不暢。物流堵塞促進司機對料管進行權力尋租，進一步增加混料、錯料事故。新技術特別是無線定位技術的發展，是解決物流堵塞、原料混料最佳方法。該技術從性價比、施工周期、端口數據對接方面都凸顯優勢。

關鍵詞：混料；物流；監管；無線定位

1 原燃料基本物流概況

1.1 原燃料發生混料和堵塞情況

冶金行業原料包括：鐵精粉、外礦、球團、自循環礦，燃料包括：無煙煤、噴吹門、焦丁焦末。以一個年產1000萬噸中小型企業為例，每天原料和燃料消耗需要6萬噸左右。分別在燒結機配料倉、高爐礦焦倉、噴吹煤磨機加工倉。由于每一種物料成分也有差異，例如鐵精粉按照是否含釩分為含釩、普粉鐵精粉之分。按照含鐵量高低又分為高品位、低品位鐵精粉之分。最多時鐵精粉在生產中分出10種以上。這些物料都涉及汽運或火運分倉卸料、分倉混料的工藝過程。6萬噸原料使用汽運倒料需要1000輛車以上，各種物料在倉上的圓盤卸料生產過程易發生混料事故。

原燃料物流不暢是頑疾�，F(xiàn)國家對車輛超載的治理加強，長途汽運貨車幾乎采用板車車型。該車型需要人工卸車，每輛汽車卸料需要20分鐘，車體長度15米，占據兩個料倉，每天物料需求大，車輛多，卸的慢，造成物流堵塞。

1.2 混料事故的隱蔽性

混料造成危害大，造成生產狀況下滑存在時間延遲現象，不易追責。由于燒結機和高爐都有料倉，料倉的用量基本夠8小時以上，客觀存在混料事故與生產波動延遲發生，人員管理方式落后，技術手段簡單，無法追溯。基本上給生產造成危害后只能不了了之。

2 原燃料物流存在的問題原因和危害

2.1 造成原燃料卸錯原因

直接原因是原燃料外觀無法辨識、車輛多，料倉之間距離（0.6-1）米小。以鐵料料倉為例：每天32500噸物料車流量在650輛-750輛之間，并且卸料料倉精準誤差小于0.5米，料場現有的車輛調度管理方式為人工管理，通訊聯絡方式為內部電話或手機通訊。車輛有直供車和倒料車，車型有板車和翻斗，翻斗車進入料倉翻斗卸車速度快，板車是人工卸車，卸的慢，還要占據1.5個倉位，這些造成車輛管理不能整齊劃一。含釩鐵粉和本地普通鐵粉外觀相同，每個班料管只有2個人，所有這些不能保證每輛車全程監控，不可避免混料事故。下面是鐵料倉倒料和卸料位置平面圖，東西長600米，南北長250米。2個料管對車輛全程監控有些困難。

圖1  鐵料倉倒料和卸料位置平面圖

造成原燃料卸錯深層次原因是物流管理沒有痕跡。斗車卸料過程只需2分鐘，夜間光線不足，在斗車車輛多的情況下，尤其物料相同外觀，往往十幾分鐘料倉卸完七八車。卸過也沒有痕跡，料管核實確認每個物料難度大。另一方面，沒有痕跡管理，遇到不負責任的極少數料管會發生“權力尋租”，收點司機小錢，明知卸錯也不進行管理。

2.2 物料卸車倒運設施不完善

現用料倉基本是十五年前設計建造，當時冶金企業處于黃金時代，市場好，鋼材利潤高，只要產量足夠多，市場份額大，企業照樣掙錢。大上快上一批又一批項目，幾乎是上面鐵篦子、下面配料圓盤組成最簡單卸料料倉，沒有料倉門禁設施，施工難度大。原有料倉上部和側部沒有門禁設備，沒有電源和通訊設備。門禁改善設備最先采取小區車庫、高速收費、無人售貨、無人加油站等等方案，到現場查看均不能采用。現場粉塵大，照明不強，機械類設備根本無法長期運行，且每天車流大，地面施工無法正常進行。車輛牌號和射頻條碼識別都不能正常進行。對車輛監控、物料識別、倉位管理都是靠多人工作業完成。隨著企業減員、人工作業技術手段沒有及時更新，出現管理缺失不可避免。

2.3 混料的危害

燒結機系統發生混料、造成燒結礦轉球指數降低、返礦率高、品位穩定率低諸多弊端。高爐順產的前提是精料方針，行業共識“七分原料，三分操作”中的原料不發生混料是精料方針的最基本前提。

3 無線精準定位的思路及具體方法

3.1 原燃料技改簡單回顧

原燃料管理的倉禁、門禁、車輛牌號識別、現場刷卡、語音對講五項技改內容制定方案，核實設備性能、最初在倉禁和門禁使用機械、液壓、紅外對射三種方法進行探討�，F(xiàn)場基礎設施粗陋，使用環境惡略，車廂車體高低不平。三種方案都失敗了。第四套方案是高速公路收費、智能停車場的車輛號碼識別�，F(xiàn)場粉塵大，原燃料車輛臟、號碼不清晰、攝像頭像素低、位置不科學、車輛號碼識別準確度在80%左右，最為不可操作的是每輛車卸車過程需要至少5張照片，每天幾千張照片人工核對也是大量復雜工作。2017年12月份科研人員到現場進行實地考察，提出無人機領航牽引車定位模式，大概費用在2000多萬元。后續設備維護也是難題。

3.2 無線定位的思路

 2018年決定使用高精度三維無線定位系統對車輛精準定位，定位誤差在0.3米以內符合現場定位精度方面要求，費用低、施工簡單，并且電子圍欄新技術能夠解決車輛追蹤、查詢很多功能。前期進行光纖網絡系統鋪設，光纖網絡系統設計，以充分考慮了帶寬冗余、線路冗余、管路冗余，為所有后期建設打好基礎，避免因重復建設造成投資浪費。2018年3月份在供料作業二區現場測試。

圖2  5線料倉定位測試現場

經過現場測試，整體的定位精度均在1米以內，對定位穩定性要求較高的倉位區域能夠達到0.5米以內，同時車輛在倒料時，不會對其精度和穩定性造成影響。

現場制作電子圍欄（該圍欄定位精度0.5米，可以任意范圍的設置，解決倉禁、門禁）

圖3 根據現場制作電子圍欄

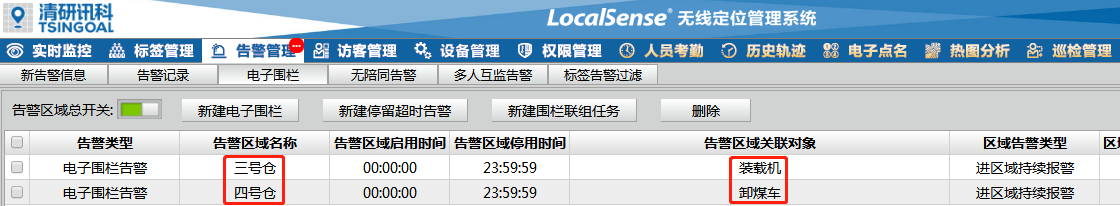

經過現場測試，電子圍欄可對每個倉位允許進入的車輛進行設置和報警提醒，可對裝料車輛的管理提供實時位置監控和預警。“電子圍欄及報警”具備以下功能

（1）電子圍欄_三號倉：允許卸煤車進入；不允許裝載機進入，若進入觸發報警

（2）電子圍欄_四號倉：允許裝載機進入；不允許卸煤車進入，若進入觸發報警

（3）車輛行車軌跡可以保存到電腦，具備追溯功能

3.3 無線定位的方法

研究當今物聯網+和智能化的新技術，研究最新無人售貨、加油、超市等先進技術，研究智慧小區車輛號碼識別、IC卡、條形碼識別技術。針對物資接卸、倒運、存儲、配料、生產五個環節八項問題，采用無線定位、視頻監控、C++技術開發無差錯、高效、順暢物流系統替代人工落后粗放指揮方式。從根本上杜絕混料、錯料、誤倒運情況發生。從這些技術中開發的定位系統、電子圍欄與公司計量檢斤系統對接軟件，車輛到達指定料倉和電子圍欄區域，無線傳輸計量檢斤系統的回空確認環節。如果車輛沒有到達指定料倉或是指定的電子圍欄區域，在遠端的監控畫面進行電子報警，可以語音提醒。如果司機不聽提醒、強行卸車，該車輛無法進行回空確認，并追溯車輛運行軌跡（誤差0.5米）。最終達到無人指揮、無差錯卸車。

圖4 車輛追溯軌跡

LED信息屏顯示本倉倉號、料種、允許卸料的車號。對于異常情況,LED信息屏進行報警,中控室的系統也有相應的報警內容。在每個配料間分別配置兩個24口思科交換機，12套LED顯示屏。


圖5  現場料倉信息顯示屏

4 無線精準定位的效果

系統采用無線定位技術，跟蹤車輛在配料間的卸料位置，防止車輛錯卸情況通過視頻信息、數據信息、物流信息、計量信息的匯集，可實現中控的統一協調指揮。系統實現班日數據的自動統計；車輛卸料過程的歷史追蹤；車輛位置信息的歷史查詢；料倉料位的歷史曲線查看；料條存量的及時查看等功能

5 結論

從根本上杜絕卸錯料、卸混料的現象，增加直供率，減少物料二次倒運。這方面具體數據比較隱蔽，效益暫不計,這方面取得社會效果好，它是冶金企業散狀物料實現無人指揮、無差錯卸料領先技術，費用最少，功能最全、施工最簡單的案例。
