爐渣余熱回收方法研究概況分析

李德軍1  劉清海2  崔福祥2  于賦志1  許孟春1  李曉偉1

（1海洋裝備用金屬材料及其應用國家重點實驗室，遼寧 鞍山，114009；

2 鞍鋼股份有限公司魷魚圈鋼鐵分公司，遼寧 營口，115007）

摘  要：針對爐渣余熱回收是鋼鐵企業實現降本增效措施之一，對爐渣余熱回收的當前現狀進行了介紹，并對爐渣余熱回收方式中的物理方式和化學方式的原理及方法進行了詳細分析，對制氫方法和煤氣化方法從熱力學角度進行了計算分析，得出制氫方法中采用CH4與CO2反應為最佳，煤氣化方法中采用C與CO2反應為最佳。同時還對化學方式進行爐渣余熱回收存在的問題進行了闡述，并提出了解決問題的思路和方法為爐渣余熱化學回收方法提供借鑒。

關鍵詞：爐渣；余熱回收；物理方法；化學方法；回收效率

Analysis of research situation about the method of waste heat recovery of slag

LI De- jun1, LIU Qing-hai2, CUI Fu-xiang2, YU Fu-zhi1 ,XU Meng-chun1, LI Xiao-wei1

(1. State Key Laboratory of Metal Material for Marine Equipment and Application,

Anshan 114009, Liaoning, China; 2.Bayuquan Iron & Steel Subsidiary Co.of Angang Steel Co.,Ltd.,Yingkou 115007,Liaoning,China)

Abstract: The waste heat recovery of slag is one of measures to decrease costs and increase benefit for steel enterprise. In this paper, the present research status about the waste heat recovery of slag is introduced, and the principles and methods about the physical mode and chemical mode of waste heat recovery of slag are analyzed in detail respectively. Based on the thermodynamics principle, by the calculation and analysis of the hydrogen production method and coal gasification method, the results show that: for hydrogen production method, the optimum reaction is between CH4 and CO2; for coal gasification method, the optimum reaction is between C and Co2. Meanwhile, the existing problems about waste heat recovery of slag by the chemical mode are described, and then the corresponding solutions are proposed..

Key words: slag; waste heat recovery; physical mode; chemical mode; recovery efficiency

負能煉鋼是轉爐實現節能減排，降本增效的重要技術之一。目前鞍鋼生產過程中的高溫爐渣中含有大量的顯熱能量還沒有被回收，造成這部分能量被大量的浪費了。以轉爐為例，轉爐冶煉過程中所產生的高溫液態鋼渣一般約占轉爐裝入量的10%～15%，以裝入量為100噸的轉爐來說，在冶煉過程會產生10～15噸溫度可達1450～1650℃左右的高溫熔融態鋼渣，其熱焓值約為1670MJ/t渣[1-2]。以鞍鋼一工區年產300萬噸粗鋼為例，每年可產30～45萬噸的高溫鋼渣，則鋼渣產生的熱能能可達到5.01×105～7.52×105GJ。若將鋼渣產生的熱能能按60%回收，將回收的熱能能轉換成電能，按1GJ熱能可轉化成277.78kWh的電能，電能以0.53元/kWh的市場價格計算，則全年可額外創效4428～6108萬元，具有很高的回收價值。隨著鋼鐵行業虧損不斷的加劇，若能夠?qū)⑥D(zhuǎn)爐渣的熱能進行回收創效，對于我國的鋼鐵行業實現可持續發展具有重要的意義。

1 爐渣熱能回收現狀

高溫爐渣的熱能回收可分為物理方法和化學方法兩種方法。大多數的研究集中于物理回收方式，即以水、空氣、蒸汽等為傳熱介質，通過它們將熱量用于民用、預熱物料、發電、等途徑當中[3-7]。另外，利用高溫爐渣熱能對自身進行烘干處理以達到熱能回收節約能源的技術在高爐渣的粒化處理工藝上也得到了應用[8]。但轉爐產生的高溫爐渣的熱量由于難以儲存，目前大多數鋼廠的處理方法都是采用露天潑渣打水冷卻，對爐渣進行降溫或自然冷卻，在其溫度降至80～100℃后運到爐渣場進行儲存。個別鋼廠采用淺盤熱潑法、悶罐法、�；�輪水淬法、滾筒法以及風淬法等對鋼渣進行處理，但是這些處理方法使鋼渣的熱能回收效率都比較低，個別方法幾乎沒有得到回收 [9-11]。

2 爐渣熱能物理回收方法

高溫爐渣熱能物理回收是指在熱能回收過程中，采用的回收介質沒有發生化學變化的一種回收方式。回收原理就是通過回收介質（通常是水和空氣）與高溫爐渣發生接觸或間接接觸利用回收介質與高溫爐渣之間存在的溫度差，將熱量從高溫爐渣中轉移出來，從而達到高溫爐渣熱能回收的目的。

2.1 機械破碎法爐渣熱能回收方式

通過機械破碎對爐渣熱能回收的主要方法有固體顆粒沖擊法、機械攪拌法和轉鼓法，國外已經有了相關研究[12-14]。固體顆粒沖擊法由瑞典Merotec公司開發，基本原理就是利用已固化的循環渣粒將新渣進行淬碎�；�，�；�后的爐渣被送入流化床換熱，然后對其熱量進行回收，裝置示意圖如圖1所示。此方法可產生大約250℃的飽和蒸汽，熱能的回收效率大約在65%左右。日本的川崎鋼鐵公司開發了一種以機械攪拌為破碎方式的爐渣熱能回收系統，如圖2所示。在該熱能回收系統中，高溫熔渣在一個碗狀的容器中被攪拌破碎并飛向容器的側壁，通過布置在容器側壁的換熱水管將爐渣熱能進行回收，破碎后的爐渣細粉被送入到流化床，爐渣細粉與流化床中的空氣完成熱量交換，被加熱的空氣送往送往熱能鍋爐，該回收系統可使?fàn)t渣顯熱回收率達到59%左右。NKK公司用的另一種熱回收設備是將熔融的高爐渣通過渣溝或管道注入到兩轉鼓之間，轉鼓在電動機的帶動下連續轉動，轉鼓中通入熱交換空氣，熱量由轉鼓內的輸入的空氣吸收實現能量回收，裝置示意圖如圖3所示。通過轉鼓對熱量回收，受設備的限制該方法的熱量回收效率波動比較大，一般在35～45%。

2.2 風淬法爐渣熱能回收方式

風淬法與機械碎渣法類似，其原理是通過向爐渣內吹入高速空氣，將爐渣擊碎，然后對其熱量進行回收，裝置的示意圖如圖4所示。Mitsubishi和NKK對此方式進行了研究[15]，首先將液態爐渣倒入傾斜的渣溝里，在渣溝下面設有鼓風機，當爐渣從渣溝末端流出時與鼓風機噴出的高速空氣流接觸被粒化，隨之被吹到熱交換器內，完成對爐渣熱量的回收。該方法的熱回收率可達40%～45%左右。

2.3 離心式爐渣熱能回收方式

20世紀80年代由Pickering[16]等人發現利用離心力能夠很好地將爐渣�；癁槠錈崮芑厥湛蓜�(chuàng)造良好條件，并提出了轉杯法熱能回收系統，裝置的示意圖如圖5所示，該方法的熱能回收率可達到60%。隨后，日本北海道大學的Akiyama提出了轉碟法，2002年澳大利亞CSIRO的研究組對該方法進行了改進[17]，被轉碟甩出的渣膜采用高壓空氣對其進行破碎，空氣被加熱完成部分熱量交換，破碎的渣粒落入到下部的填充床內，再對其進行熱能回收，裝置的示意圖如圖6所示，該方法的熱能回收率可達58.5%。

2.4 物理回收方法中存在的不足

   爐渣熱能物理回收方法中普遍存在的問題就是熱能回收效率低通常不超過60%。此外，為了提高爐渣熱回收效率，不得對爐渣進行細化處理，以便將熱量更好地提取回收，但隨著細化的程度的提高，就要額外消耗更多的能量，從而導致有效的熱量回收率降低，由于存在這樣的矛盾，很難通過物理方法將回收效率提高。

3 爐渣熱能化學回收方法

以化學方式回收爐渣熱能其方法按其反應物和產物的不同可以分為兩種，一種是制氫法，一種是煤氣化法。通過爐渣的熱量作為化學反應的熱源進行熱能回收，雖然國內外學者也都在此方面進行了相關研究[18-20]，但對以何種反應才能夠?qū)崿F(xiàn)最佳的熱能提取的論述比較少。

3.1 制氫法回收

在制氫法回收爐渣熱能中，可以利用CH4與H2O(g)或CO2反應來實現熱能的轉換，其反應化學式如下所示。

CH₄+ H₂O_(g)=3H₂+CO                  （1）

△G⁰₁= 338544-252.32T

CH₄+ CO₂=2CO+2H₂                             （2）

△G⁰₂ 257594-281.67T

通過上式可知，反應能夠進行的最低溫度分別為：T1=1342K=1069℃, T2=915K=642℃，而轉爐產生的高溫爐渣其溫度在1450～1650℃范圍內遠遠大于反應的初始溫度，因此能夠使上述化學反應順利進行。根據能量守恒原理，反應過程中吸收的熱量越多，則將熱能轉化成化學能就越多，因此反應能夠從高溫的爐渣中吸收多少熱能是制氫法回收爐渣熱能的關鍵參數。反應在進行過程中，吸收的熱能可以通過焓變差值計算式(3)得出。

△H⁰=∑△H⁰_生成物-∑△H⁰_{反應物}               （3）

通過文獻查出上述反應中各物質的焓變值將其代入計算式（3），得出各反應吸收的熱能分別為：△H⁰₁=206.76kJ/mol，△H⁰₂=247.25kJ/mol 。為了比較制氫法回收爐渣熱能效果，上述反應過程中反應的初始溫度及吸收的熱能比較如圖7所示。

不難理解為了將爐渣的熱能轉化成化學能，過程中所進行的化學反應初始溫度越低且吸收的熱能越大對熱能的轉化能力就越好。從圖7中可以看出，反應2中CH4與CO2反應不僅反應初始溫度最低且反應過程中吸收的熱能也最大，對通過制氫法回收爐渣熱能的能力要明顯好于反應1中CH4與H2O(g)反應。

3.2 煤氣化法回收

對爐渣熱量回收提取的另一種化學反應方法可以通過煤氣化法，可以利用高溫下C與CO2或H2O(g)反應來實現，其反應化學式如下所示。

C+CO₂= 2CO                                  （4）

△G⁰₄= 166550-171T

C+ H₂O_(g)=H₂+CO                              （5）

△G⁰₅= 133100-141.65T

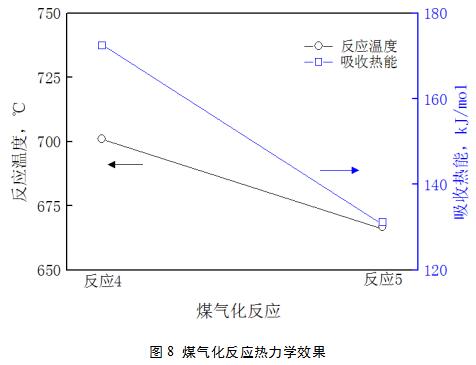

可知，各反應能夠進行的最低溫度分別為：T₄=974K=701℃，T₅=940K=667℃。通過（3）式可分別計算得出，△H⁰₄=172.44kJ/mol ，△H⁰₅=131.27kJ/mol，煤氣化反應4與反應5的熱力學效果如圖8所示。

從圖8中可以看出，煤氣化反應4與反應5對于熱能的回收從熱力學角度來看各有利弊。從反應的最低溫度上看反應4不如反應5效果好，由于反應4中C與CO2的煤氣化反應需要的最低溫度要比反應5中C與H2O(g)的煤氣化反應要高，而在反應過程中爐渣溫度會逐漸降低，從而會使反應受到限制，不利于對爐渣余熱的吸收，但從反應吸收熱能的能力角度來看反應4要比反應5效果好。

3.3 反應平衡常數

從以上的計算可以看出，在轉爐渣溫度范圍內，雖然各反應都能夠進行，但反應能否進行徹底則關系到該反應能否將熱能最大程度轉化成化學能。眾所周知，反應的平衡常數是衡量反應進行是否徹底的一個重要參數，對以上各式的平衡常數在不同溫度下進行了比較，其結果如圖9所示。

從圖9以看出，在轉爐渣溫度范圍內，反應2的平衡常數最大，表明CH4與CO2的制氫反應進行得更徹底，熱能轉化成化學能的效率越高。反應1的平衡常數最小，表明CH4與H2O(g)的反應的制氫反應相對進行得不夠徹底，對爐渣余熱的回收能力有限。因此，對于以制氫法回收爐渣余熱，應該選擇反應2即CH4與CO2的制氫反應最佳。對于煤氣化反應4與反應5，在爐渣溫度范圍內反應4的平衡常數略高于反應5的平衡常數，因此對于以煤氣化的方式對爐渣余熱進行回收，選擇反應4即C與CO2反應相對比較理想。

3.4 化學方法回收存在的問題及解決方法

3.4.1 存在的問題

爐渣余熱回收過程其實質是能量的轉換過程，其能量轉換過程的示意圖如圖10所示。在化學方法回收爐渣余熱中，回收效果受限于參加反應爐渣溫度影響，在前期爐渣溫度要遠高于反應的最低溫度，反應能夠順利進行，但是隨著反應物的不斷吹入爐渣溫度會不斷降低，當爐渣溫度低于反應的最低溫度，反應將不能進行，此時無法繼續完成對爐渣中剩余的熱量的回收，這部分能量就會損失。而化學反應完成后，生成的氣體溫度一般也要高于反應的最低溫度，生成產物氣體中還含有一定顯熱熱能，這部分熱能如果不利用也會損失。此外，在整個化學反應過程中，也會有部分能量以輻射的形式而損失掉。根據能量守恒，這些損失掉的能量若是不能得到回收，那么爐渣的余熱回收效率就要大幅降低。

3.4.2 解決的方法

從圖10中能量流的轉換來看，高溫爐渣的熱能和參加反應物的內能（化學能和熱能之和）流入到爐渣余熱回收化學反應系統，通過化學反應后，以生成物化學能、生成物顯熱能、爐渣剩余熱能及反應過程中損失熱能流出。其中，生成物化學能是以將爐渣熱能轉換成化學能固定到反應產物的高能化學鍵中得到回收，而其它流出能量還不能得到回收，根據能量守恒，若要提高爐渣余熱的回收效率，就必須將參加反應后爐渣中剩余的熱量以及反應后生成氣體中的顯熱得到進一步充分利用。由于爐渣余熱化學回收中的化學反應是吸熱反應，提高反應物的初始溫度將有利于反應的進行，為此采用反應后爐渣中剩余的熱量、生成氣體中的顯熱以及輻射損失的熱能來加熱反應物，提高參加反應物的內能，使?fàn)t渣余熱回收化學反應系統流出的能量得到最大程度的回收利用，其調整后的爐渣余熱化學回收能量轉換示意圖如圖11所示。

4 結束語

隨著鋼鐵企業成本壓力的增大，如何實現降本增效是迫在眉睫要解決的問題，而高溫爐渣余熱回收技術不僅可以實現降本增效同時還能提高企業市場競爭力，因此得到了鋼鐵企業的重視。為此，本文對高溫爐渣的余熱回收方式中的物理方式及化學方式進行了詳細介紹，并從熱力學角度對化學方式中的制氫方法和煤氣化方法進行了計算分析，指出制氫方法中采用CH4與CO2反應為最佳，煤氣化方法中采用C與CO2反應為最佳。此外，對化學方式進行爐渣余熱回收存在的問題進行了闡述，在此基礎上提出了解決問題的方法，可以為爐渣余熱化學回收方法提供借鑒。
