Development of Ti-Nb Microalloyed HSLA and UHSS on a Thin-Slab Casting and Rolling Mill

薄板坯連鑄連軋鈦鈮微合金HSLA和UHSS鋼的研發(fā)

為滿足80級高強(qiáng)度低合金鋼、90級超高強(qiáng)度鋼的要求，使用薄板坯連鑄連軋生產(chǎn)熱軋卷材，研究化學(xué)成分和熱軋工藝參數(shù)對機(jī)械性能的影響。通過添加鈦(Ti)和鈮(Nb)微合金元素，采用細(xì)晶粒強(qiáng)化、沉淀強(qiáng)化、優(yōu)化工藝參數(shù)手段，獲得了較高的強(qiáng)度。冶煉和連鑄工藝是控制鋼的內(nèi)外在質(zhì)量的關(guān)鍵，對此進(jìn)行了闡述。

高強(qiáng)度低合金鋼在汽車、能源、農(nóng)業(yè)、建筑等行業(yè)有著廣泛的應(yīng)用，這類鋼通常是低碳鋼，含有少量的合金元素，如鈮(Nb或Cb)，釩(V)和鈦(Ti)。這些合金元素可以單獨(dú)加入或組合加入，產(chǎn)生顯著的晶粒細(xì)化和析出沉淀強(qiáng)化，提高鋼的強(qiáng)度與其他性能，如焊接性、成形性、韌性等，也滿足最終用戶的要求。一些出版物綜述了釩、鈮、鈦在微合金鋼中的應(yīng)用。^{1 - 6}

緊湊型帶鋼生產(chǎn)(CSP)技術(shù)是生產(chǎn)優(yōu)質(zhì)帶鋼是有前途工藝路線。薄板坯技術(shù)包含鋼水生產(chǎn)到熱軋和冷軋的幾個環(huán)節(jié)。與傳統(tǒng)的厚板坯連鑄，再加熱和熱軋相比，薄板坯工藝技術(shù)具有資金、能源、勞動力、庫存成本低、軋制薄帶材能力強(qiáng)等優(yōu)勢。自1989年第一座薄板坯連鑄連軋設(shè)備投產(chǎn)以來，該技術(shù)一直在不斷發(fā)展，業(yè)已生產(chǎn)各種高質(zhì)量的熱軋帶鋼產(chǎn)品。⁸

高強(qiáng)度低合金HSLA 的80級和90級是在Algoma鋼鐵公司的直接帶鋼生產(chǎn)設(shè)備(DSPC)中開發(fā)和生產(chǎn)的。工藝布置如圖1所示，直接帶鋼熱軋線（DSPC）由連鑄機(jī)、隧道爐、粗軋機(jī)、精軋機(jī)和帶層流冷卻的成品輥道組成。該連鑄機(jī)從煉鋼廠獲得精煉鋼水，澆鑄成70-90mm厚度的薄板，這些薄板無需中間冷卻，直接熱送，在精軋機(jī)上軋制成帶鋼。它使生產(chǎn)范圍廣泛的帶鋼板卷產(chǎn)品，具有優(yōu)良的表面質(zhì)量，帶鋼全長質(zhì)量得到保證。

圖1 直接帶鋼生產(chǎn)線(DSPC)配置示意圖

本文介紹Algoma鋼鐵公司生產(chǎn)和開發(fā)的Gr80級高強(qiáng)度低合金鋼HSLA和Gr90級超高強(qiáng)度UHSS鋼卷，以滿足ASTM A1011/ A1018、SAE J1392/J2340等通用標(biāo)準(zhǔn)，以及福特、通用汽車和克萊斯勒等公司的專有技術(shù)規(guī)范。

化學(xué)成分和工藝

在Algoma鋼廠，開發(fā)了釩氮(V-N)和鈦鈮(Ti-Nb)微合金化鋼生產(chǎn)工藝，以生產(chǎn)HSLA Gr80鋼種，HSLA Gr90是在Ti-Nb Gr80化學(xué)成分的基礎(chǔ)上發(fā)展起來的，Mn和Nb的含量都有所增加。兩種產(chǎn)品的化學(xué)成分如表1所示。硫和磷通常分別控制在0.005%和0.018%以下。通過對鋼水進(jìn)行鈣處理，提高了鋼水的可澆性，改善了夾雜物的形狀。結(jié)果達(dá)到了良好的鋼材成形性能。

表1 兩種鋼化學(xué)成分最大值(wt.%)

熱軋Gr80和Gr90的生產(chǎn)工藝路線為高爐(BF) -轉(zhuǎn)爐(BOF) -鋼包精煉爐(LMF) – 薄板坯連鑄連軋DSPC設(shè)備。

冶煉和薄板坯連鑄

氧氣轉(zhuǎn)爐使用鐵水與廢鋼生產(chǎn)260噸鋼水，精煉后達(dá)到所需要的溫度和成分。鈦對氧、氮和硫有很高的親和力。氧化物、硫化物和氮化鈦夾雜物不僅使鋼的性能惡化，而且降低了鈦的回收率。為了控制所有這些夾雜物，并達(dá)到高而穩(wěn)定的鈦利用率，制定了煉鋼標(biāo)準(zhǔn)工藝規(guī)程。

在低碳等級中，鋁被用作初級脫氧劑。在硅鎮(zhèn)靜鋼中，出鋼過程中添加的SiMn合金與鋁一起作為脫氧劑。這兩種脫氧劑都含有Al₂O₃和SiO₂等夾雜物。因此，應(yīng)盡可能降低鋼水的含氧量，以減少夾雜物的產(chǎn)生。采用了AMEPA(鋼包渣檢測攝像機(jī))監(jiān)控出鋼時候的下渣，盡可能減少出鋼時候的下渣，轉(zhuǎn)爐渣進(jìn)入鋼包造成鋼包渣中FeO和MnO含量升高，是鋼水二次氧化的主要來源。這些渣中的氧化物與溶解的鋁發(fā)生反應(yīng)，在鋼水中生成氧化鋁。由于鋼的清潔度要求和精煉渣改善的實踐，最終鋼包中鋼水的總氧可以達(dá)到10ppm以下。

在煉鋼和連鑄過程中采取了一些措施來保持低氮含量。在吹氧的初始階段，氧槍槍位高于熔池的高度，從而產(chǎn)生FeO。添加造渣材料的化渣速度越快越好，以形成泡沫渣有助于保護(hù)鋼水不從空氣中吸氮。在熔煉階段，通過良好的的泡沫渣過程，CO氣泡有助于減少鋼水中的氮，同時，爐內(nèi)正壓有助于減少氮的吸收。轉(zhuǎn)爐出鋼口保持良好狀態(tài)，防止出鋼時候的鋼流分散。出鋼時候向鋼包加入鋁和其他合金可以減少出鋼過程中的吸氮，因為在高氧化鋼水吸氮最小。通常，在鋼中氮含量低于40ppm，中間包測試分析中的氮含量約為50ppm。

煉鋼之前鐵水在魚雷混鐵車內(nèi)進(jìn)行脫硫處理，鋼包采用雙吹氬攪拌，精煉渣中的FeO和MnO需要降低到2.0%以下，高的鋼水溫度和堿性氧化渣均有利于將硫含量脫到0.005%以下。加鈣處理前，根據(jù)要求添加FeTi絲和/或FeTi合金包扔進(jìn)鋼中來調(diào)整鈦含量。在添加FeTi后，鋼水不能再次通電加熱，也不允許氬氣過大透過渣層形成天窗造成二次氧化。通過這些步驟，可以達(dá)到82%至87%的鈦回收率。喂入鈣線液化鋼中的非金屬夾雜物，并對其進(jìn)行變性處理。氧化物的減少將防止連鑄水口澆鑄過程中絮流堵塞，夾雜物變性和變形將提高鋼的成形性能。

精煉后的鋼水提供給DSPC的薄板坯連鑄機(jī)(TSC)，軟芯壓下、二冷和連鑄拉速是保證良好內(nèi)部質(zhì)量和最小的碳、錳等合金元素引起的溶質(zhì)偏析的關(guān)鍵工藝參數(shù)。軟壓下可將鑄坯厚度降低約14毫米，以減小因冷卻收縮引起的中心線偏析和疏松和縮孔，防止凝固過程中吸入溶質(zhì)元素造成偏析。Gr80和Gr90鋼種的冶金長度約為9.6 m，出現(xiàn)在6段末尾。采用軟壓下系統(tǒng)，結(jié)合動態(tài)液相穴長度的控制，可以預(yù)測出該鋼種連鑄過程的最佳軟下壓布置。圖2為Gr80板低倍腐蝕情況，不明顯的中心線表明，鑄坯軟壓下是在凝固過程中最佳的設(shè)定值處進(jìn)行的。

圖2  Gr80鋼試樣橫截面宏觀酸洗低倍

二冷是汽水霧化冷卻，具有廣泛的水氣流控制范圍，供有八個不同的控制冷卻段。冷卻速率按照鑄坯尺寸進(jìn)行調(diào)節(jié)，以避免角部過分冷卻。調(diào)節(jié)連鑄拉速，結(jié)晶器內(nèi)連續(xù)穩(wěn)定傳熱和凝固，生產(chǎn)足夠厚度無張應(yīng)力的固態(tài)坯殼，固態(tài)坯殼若是有張應(yīng)力將導(dǎo)致形狀缺陷、表面裂紋或內(nèi)部裂紋。為了保持鑄坯合適的內(nèi)部溫度和表面溫度，采用了在線數(shù)學(xué)冷卻模型。連鑄拉速根據(jù)鋼水過熱度在3.0-3.5 m/min范圍內(nèi)進(jìn)行調(diào)節(jié)。

純凈鋼的工藝過程指鋼包精煉鋼水達(dá)到純凈水平采用的措施，并且一直保持到鋼包澆鑄結(jié)束時鋼水的純凈度。大顆粒的夾雜物通常是由空氣吸入、中間包耐火材料、渣/鋼水和裹挾吞噬乳化渣滴而引起的。連鑄工序采用了長水口充氬保護(hù)澆鑄、高比例MgO中間包工作襯、堿性中間包覆蓋劑隔絕空氣和防止溫度過渡損失，鋼包更換過程中使用AMEPA檢測和控制下渣等措施。結(jié)晶器安裝有高精度監(jiān)控設(shè)備，監(jiān)控一冷熱量的傳送和結(jié)晶器液面波動監(jiān)控，結(jié)晶器保護(hù)渣控制等保證了板坯優(yōu)良的表面質(zhì)量，避免表面裂紋的產(chǎn)生。

軋制

薄板坯離開鑄機(jī)后進(jìn)入輥底隧道爐。鑄坯在隧道爐均衡內(nèi)外和角部坯溫度，保證了軋制所需的溫度條件。兩臺鑄坯在一套軋機(jī)之間具有橫移輥道，將兩臺鑄機(jī)生產(chǎn)的板坯并入同一軋制前輥道進(jìn)入粗軋機(jī)，并且具有一定的緩沖能力，鑄坯在隧道爐停留約20分鐘，將鑄坯熱到1150°C。粗軋區(qū)由高壓除鱗機(jī)、液壓立式軋邊機(jī)和粗軋機(jī)組成。液壓控制的粗軋機(jī)一次可將板坯厚度減少約50%，碾碎粗大的鑄坯組織和完全的再結(jié)晶消除連鑄坯帶來的缺陷。經(jīng)過粗軋壓下減薄的軋件通過加熱輥道運(yùn)送至精軋機(jī)組，加熱輥道將軋件的溫度保持在1100℃，然后進(jìn)入高壓除鱗機(jī)去除軋件表面二次氧化鐵皮，軋件進(jìn)入4- 6機(jī)架精軋機(jī)軋制。在精整機(jī)組第一架對軋件實施大壓下，以確保完全的再結(jié)晶，從而顯著細(xì)化了晶粒組織。成品帶鋼離開精軋機(jī)后，在層流水冷卻輥道對熱軋帶鋼進(jìn)行強(qiáng)制冷卻。靠近軋機(jī)側(cè)的冷卻強(qiáng)度比卷取機(jī)側(cè)的冷卻強(qiáng)度大。優(yōu)化精軋壓下制度和卷取溫度是有利于精軋軋制和優(yōu)化產(chǎn)品的機(jī)械性能。表面檢測系統(tǒng)用于線圈表面檢測(帶鋼上部和下部)。該系統(tǒng)是一個自動在線檢測設(shè)備，用于檢測帶鋼的表面缺陷，包括軋輥壓痕，給換輥提供依據(jù)，及時調(diào)整進(jìn)行工藝調(diào)整和相應(yīng)的物理檢查。

結(jié)果與討論

微觀清潔度

Gr80和Gr90鋼的內(nèi)部清潔度按照ASTM E45使用顯微鏡進(jìn)行高倍分析評級，通過評級來判別鋼的純凈度。高倍檢驗非金屬夾雜物見表2和表3。結(jié)果表明，在煉鋼和連鑄過程中，夾雜物控制是成功的。

表2  HSLA Gr80的高倍夾雜物檢驗

表3 UHSS Gr90夾雜物高倍檢驗

微觀結(jié)構(gòu)和析出物

采用光學(xué)顯微鏡(LOM)和透射電鏡(TEM)對其顯微組織和析出物進(jìn)行分析。

整個厚度的微觀組織和晶粒尺寸分析，分別在接近上表面、中心線和下表面的位置對成品厚度為1.8 ~ 4.5 mm的Gr80試樣進(jìn)行檢測。圖3為從軋制方向觀察厚度為4.5 mm帶鋼的光學(xué)顯微照片，所有的微觀結(jié)構(gòu)都表現(xiàn)出非常細(xì)小的珠光體和鐵素體組織。根據(jù)ASTM E112，使用Clemex Vision軟件在X500倍放大倍數(shù)進(jìn)行晶粒分析，測量的ASTM標(biāo)準(zhǔn)的晶粒尺寸數(shù)在12.4到12.6之間。隨著帶鋼厚度的增加，晶粒尺寸數(shù)略有減小。圖4為6.0 mm厚Gr90的顯微照片。Gr90鋼的微觀結(jié)構(gòu)似乎比Gr80鋼更細(xì)，測量的ASTM晶粒尺寸數(shù)在12.9到13.1之間。

圖3  硝酸酸洗后Gr80帶鋼光學(xué)顯微鏡照片：(a)上表面，(b)中心線，(c)下表面

圖4 硝酸酸洗后Gr90帶鋼光學(xué)顯微鏡照片：(a)上表面，(b)中心線，(c)下表面

采用碳萃取復(fù)制技術(shù)對鋼中析出物進(jìn)行了分析，使用飛利浦CM12透射電子顯微鏡(Philips CM12 TEM)在120 keV下對析出物進(jìn)行了檢測。采用費(fèi)坦80-300 LB高分辨/掃描透射電鏡(HRSTEM)能譜儀(EDS)對典型析出物的化學(xué)成分進(jìn)行分析。圖5為典型的Gr80鋼碳提取試樣TEM亮場圖像。EDS分析結(jié)果如圖6所示。每個光譜中銅的峰值都來自于支撐復(fù)樣銅網(wǎng)格。

圖5 透射電鏡(TEM)顯示Gr80鋼析出物的亮場圖像： (a)大/中顆粒，(b)小顆粒

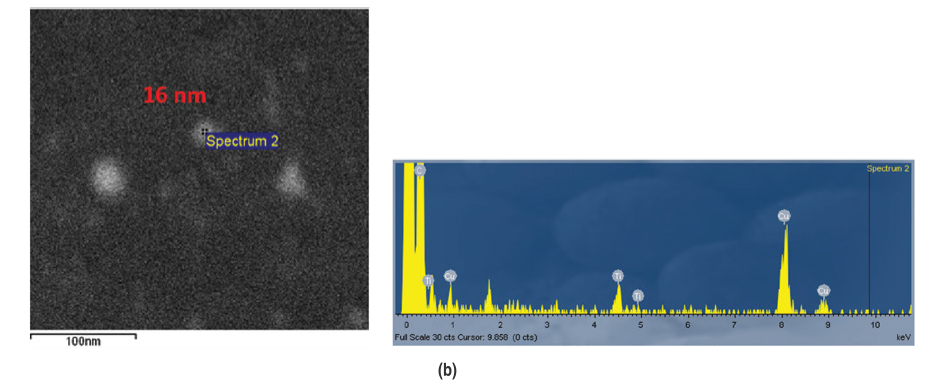

圖6  Gr80鋼中析出物(a)和小尺寸析出物(b)的高分辨TEM (HRTEM)圖像和能譜(EDS)分析

本研究中感興趣的析出物根據(jù)其大小和形貌可以分為三組。不同組的析出物在不同的加工階段形成，具有不同的化學(xué)成分。圖5a所示的大顆粒大于1微米，呈長方體形狀。它很可能是TiN，在連鑄過程中的液相中形成，這種顆粒非常粗大，破壞了鋼的成形性和韌性。第二組中等顆粒大小為30 ~ 150nm，呈球狀，如圖5a所示。第二組析出物發(fā)生在凝固后的奧氏體內(nèi)和熱軋過程中的應(yīng)變誘導(dǎo)析出，這些析出物能有效地延緩?qiáng)W氏體在加熱爐中的粗化和熱軋過程中的再結(jié)晶。圖5b為第三組小于20nm的小顆粒。這些細(xì)小的析出物是在層流冷卻輥道和卷取過程中在奧氏體/鐵素體晶界和鐵素體內(nèi)部缺陷處成核形成的，對析出強(qiáng)化的貢獻(xiàn)最大。根據(jù)圖6a和圖6b的EDS分析，中型顆粒為(Ti,Nb)(C,N)，小型顆粒為TiC。

拉伸性能

Gr80和Gr90的典型拉伸性能如表4所示。性能滿足通用標(biāo)準(zhǔn)和專用特定要求。

表4 典型Gr80和Gr90機(jī)械性能(縱向)

由于化學(xué)成分和熱機(jī)軋制參數(shù)的變化，材料的力學(xué)性能會發(fā)生很大的變化。對Gr80鋼種數(shù)據(jù)進(jìn)行逐步回歸分析，確定影響性能的因素。卷曲溫度、Ti含量百分比、帶鋼厚度、連鑄拉速和含鈮量的百分比排在前五位。圖7為(a)卷曲溫度、(b) Ti%、(c)帶鋼厚度對屈服強(qiáng)度的影響，它們對拉伸強(qiáng)度的影響是相似的，因此沒有給出。三階模型最能反映卷取溫度對屈服強(qiáng)度的影響。擬合曲線顯示最佳卷曲溫度在620℃到630℃之間，以最大限度地提高屈服強(qiáng)度。屈服強(qiáng)度與鈦含量呈正相關(guān)，與帶鋼厚度呈負(fù)相關(guān)。屈服強(qiáng)度與Ti%和產(chǎn)品厚度的關(guān)系可以用線性模型來描述。

圖7 (a)屈服強(qiáng)度與卷曲溫度、(b)Ti%，(c)帶鋼厚度的關(guān)系

進(jìn)行多元回歸分析，得到屈服強(qiáng)度與以下關(guān)鍵因素之間的擬合模型:

屈服強(qiáng)度(psi) = –20800 + 0.782 CTF – 48127帶鋼厚度(in) + 194478 Nb(%) + 326136 Ti(%) + 6136 連鑄拉速(m/min)

這里

CTF = 2531822 – 12052卷取溫度(°C) + 22.62 卷取溫度(°C) ² – 0.01305 卷取溫度(°C) ³

卷取溫度 = 510–720°C,

Ti = 0.07–0.095%,

Nb = 0.01–0.02%,

帶鋼厚度= 0.08–0.20 英寸

連鑄拉速= 2.8–3.6 m/minute.

上述回歸模型r2值為0.7，P值小于0.05，滿足統(tǒng)計學(xué)意義

夏比沖擊

根據(jù)ASTM E23進(jìn)行了夏比v型缺口沖擊試驗，以確定三種厚度(4.5 mm、6.15 mm和9.5 mm)的Gr80帶鋼的韌脆轉(zhuǎn)變溫度(DBTT)和橫向到軋制方向的轉(zhuǎn)變曲線。如圖8a所示為吸收的能量(亞尺寸試樣)與試驗溫度的關(guān)系，圖8b為斷口形貌(剪切面積百分比)與試驗溫度的關(guān)系。

圖8 (a)夏比v型缺口沖擊吸收能，(b)斷口剪切面積，Gr80帶鋼橫向測試溫度與沖擊功和斷口剪切面積的函數(shù)關(guān)系

利用吸收能量和剪切面積數(shù)據(jù)確定了轉(zhuǎn)變溫度。對于每種帶鋼厚度，基于吸收能量和剪切面積百分比的轉(zhuǎn)變溫度基本相同。DBTT隨著產(chǎn)品厚度的增加而增大。對于4.5 mm厚的產(chǎn)品，在-50°C低沖時沒有發(fā)生轉(zhuǎn)變，而9.5 mm厚的產(chǎn)品在-20°C到-30°C之間的低沖發(fā)生了轉(zhuǎn)變。

彎曲性能和外緣拉伸翻邊性能

圖9顯示了根據(jù)Caterpillar規(guī)范CAT 1E1274，使用0.5英寸的彎芯直徑，在180°橫向彎曲到軋制方向(條件惡劣方向)的Gr80片的圖像。帶鋼厚度為9.5 mm。彎曲后的試樣可見平行于彎曲曲率的流線，彎曲鋼板的外部面和橫向未見裂紋。

圖9 鋼板彎曲外弧面、側(cè)緣無開裂的圖片(彎芯直徑0.5英寸)：(a)外彎半徑視圖，(b)側(cè)緣視圖

利用Algoma公司的Hille 20/40噸通用鈑金試驗機(jī)進(jìn)行擴(kuò)孔試驗，可確定材料的邊拉伸翻邊性能。它能夠在測試過程中保持試樣的位置，并在膨脹過程中孔邊緣出現(xiàn)貫穿裂紋時立即停止沖孔。該測試程序是參照JFS T 1001和ISO/ TS 16630規(guī)范開發(fā)的。圖10為試樣尺寸為125 mm X 125 mm，中心打孔直徑為10 mm，毛刺朝上。測試件尺寸沒有給出具體的尺寸；然而，試樣應(yīng)該足夠的大，以允許具有足夠的保持能力，以避免在試驗測試期間拉拔位移。為減小試驗結(jié)果的變化，所測鋼板的擴(kuò)孔率(HER)值取五個試件的平均值。對10個2- 3mm厚度的Gr80鋼卷樣品進(jìn)行了測試，平均HER為65%，標(biāo)準(zhǔn)偏差為10%。這些數(shù)字表明了HER的均值和變化值。本文還沒有研究抗拉強(qiáng)度對其HER值的影響。

圖10 擴(kuò)孔試樣，試樣尺寸125x125mm，原始孔徑φ10mm

總結(jié)

在Algoma鋼鐵公司的DSPC設(shè)備生產(chǎn)的鈦鈮微合金化HSLA 80級和90級上的研究，鋼的鐵素體/珠光體組織非常細(xì)小，析出物對晶粒細(xì)化和析出強(qiáng)化作用較大。采用逐步回歸分析方法確定了影響機(jī)械性能的關(guān)鍵變量。通過多元回歸分析，得到了屈服強(qiáng)度與卷取溫度、Ti含量百分比、帶鋼厚度、連鑄拉速和Nb含量百分比之間的數(shù)學(xué)擬合模型。綜合金相檢驗和力學(xué)性能試驗表明，該鋼具有良好的潔凈度、良好的彎曲性能和邊緣拉伸翻邊性能，符合通用和專有技術(shù)指標(biāo)。

致謝

作者感謝阿爾戈馬鋼鐵公司金相實驗室、煉鋼、DSPC操作團(tuán)隊以及質(zhì)量保證和技術(shù)服務(wù)部的支持。感謝Andreas Korinek對TEM工作的協(xié)調(diào)，Natalie Hamada對Titan STEM特性的描述，Jhoynner Martinez對加拿大電子顯微鏡中心碳萃取復(fù)制制備的幫助。

參考文獻(xiàn)

1. R. Lagneborg, T. Siwecki and S. Zaja, et al., “The Role of Vanadium in Microalloyed Steels,” Scand. J. Metall., Vol. 28, 1999, pp. 186–241.

2. A.J. DeArdo, “Niobium in Modern Steels,” Int. Mater. Rev., Vol. 48, No. 6, 2003, pp. 371–402.

3. T.N. Baker, “Microalloyed Steels,” Ironmaking & Steelmaking, Vol. 43, 2016, pp. 264–307.

4. T.N. Baker, “Titanium Microalloyed Steels,” Ironmaking & Steelmaking, Vol. 46, 2018, pp. 1–55.

5. S. Cho, “The Dynamic, Static and Metadynamic Recrystallization of a Nb-Microalloyed Steel,” ISIJ Int., Vol. 41, No. 1, 2001, No. 1, pp. 63–69.

6. S. Cho, “Mathematical Modeling of the Recrystallization Kinetics of Nb Microalloyed Steels,” ISIJ Int., Vol. 41, No. 7, 2001, pp. 766–773.

7. J. Muller, W. Henning and C. Bilgen, “Advanced CSP Casting Technology for High-Quality Steel Grades,” Proceedings of the 33^rd McMaster Symposium on Iron & Steelmaking, McMaster University, June 2005, pp. 240–250.

8. C. Klinkenberg, B. Kintscher and K. Hoen, et al., “More than 25 Years of Experience in Thin-Slab Casting and Rolling Current State of the Art and Future Developments,” Steel Research Int., Vol. 88, No. 10, 2017, pp. 1–10.

作者

Peng Zhang metallurgist, research and product development, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada peng.zhang@algoma.com

Xiaoping Ma metallurgist, research and product development, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada xiaoping.ma@algoma.com

Sang-Hyun Cho manager, research and product development, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada sanghyun.cho@algoma.com

Shuhe Yang metallurgist, research and product development, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada daniel.yang@algoma.com

Jay Patel senior process specialist, steelmaking and caster, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada ay.a.patel@algoma.com

Erminio Cerilli senior process specialist, DSPC and cold mill, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada erminio.cerilli@algoma.com

Joseph Miskiw process specialist, DSPC and cold mill, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada joseph.miskiw@algoma.com

Kate Kuuskman superintendent (technical), DSPC and cold mill, Algoma Steel Inc., Sault Ste. Marie, Ont., Canada kate.kuuskman@algoma.com

唐杰民于2019年9月29~30日在安徽黃山屯溪翻譯自美國《鋼鐵技術(shù)》2019年10月期刊中的文章。唐工水平有限，不準(zhǔn)確和錯誤之處請大家給與指正。
