42CrMo鍛件超聲檢測不合原因分析

呂長海

（山東寶鼎重工實業有限公司，山東齊河 251100）

摘  要：利用超聲檢測、金相顯微鏡、低倍檢驗等檢測手段，對42CrMo鋼圈探傷不合的位置進行取樣分析。結果表明：試樣內部的疏松是產生缺陷回波的主要原因。煉鋼過程通過提高鋼水的純凈度，控制過熱度及注速等措施，鍛造過程通過控制加熱溫度及保溫時間等措施，大大降低了疏松缺陷的發生。提高了由該缺陷造成的探傷合格率低的問題。

關鍵詞：超聲檢測; 低倍檢驗; 疏松

Analysis of the reasons for nonconformity of 42CrMo forgings.

LV-Changhai

(shandong baoding heavy industry co., LTD., shandong qihe 251100)

Abstract: by means of ultrasonic testing, metallographic microscope and low-power test, the location of 42CrMo steel ring flaw detection was analyzed.The results show that the internal porosity is the main reason for the defect echo.Steelmaking process by helping to improve the purity of liquid steel, improve the thermal insulation board, degree of superheat and injection speed control measures, the forging process by controlling the heating temperature and holding time, greatly reduces the loose defects occur.The defect caused by this defect is improved.

Key words: Ultrasonic Testing, low double test, loose.

1 前言

鋼鍛件在經過深加工后進行無損檢測，以確定材料是否滿足各種復雜工況要求，其中常見無損檢測有以下幾種：UT（Ultrasonic Testing）超聲波探傷、MT（Magnetic particle Testing）磁粉探傷、PT（Penetrant Testing）滲透檢測、RT（Radiographic Testing）射線檢測、ET（Eddy Current Testing）渦流檢測。其中：MT檢測適用于檢測鐵磁性材料表面和近表面尺寸很小、間隙極窄、目視難以看出的不連續性的裂紋；PT檢測只能檢驗表面開口的缺陷，不適于檢查多孔性疏松材料制成的工件；RT檢測適宜檢驗厚度較薄的工件而不宜較厚的工件，檢驗厚工件需要高能量的射線設備，而且隨著厚度的增加，其檢驗靈敏度也會下降，對缺陷在工件中厚度方向的位置、尺寸的確定比較困難；ET檢測具有集膚效應，所檢測到的信息僅能反映試件表面或近表面處的情況。UT檢測穿透能力強，可對較大厚度范圍內的試件內部缺陷進行檢測。針對鍛件的無損檢測一般都采用UT+其他檢測的方式進行。本文重點對送檢的超聲檢測不合樣品深入分析。

2  42CrMo鋼鍛件技術條件

2.1  42CrMo鋼的化學成分（見表1）

表1 42CrMo鋼的化學成分/%

2.2  42CrMo鋼的技術要求

非金屬夾雜物按GB/T10561檢測，細小類：A、B≤1.5 C、D、Ds≤1.0 粗大類：A≤1.5 B、C、D、Ds≤1.0。減少化學成分偏析，保證組織均勻性。

3  42CrMo鋼工藝路線

100T電爐冶煉（EBT）-120T精煉（LF）-120T真空處理（VD）-鋼錠模澆注-保溫處理-熱送-加熱-鍛造-熱處理-UT檢測-其他檢驗發貨。

4  42CrMo鍛件超聲檢測不合分析

4.1制取檢測樣品

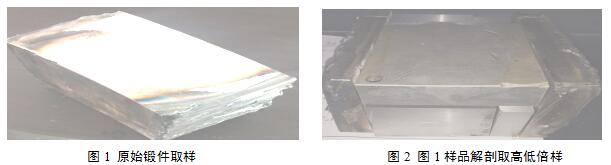

根據探傷檢測的情況，從原始鋼圈上截取超聲檢測不合位置處的塊樣，對該塊樣進行解剖，1）切取超聲檢測不合位置處的縱方向平面，橫向3cm厚，作為樣1做低倍檢驗；2）切取垂直于縱方向的樣品作為樣2做低倍分析；3）切取樣1圓周方向厚度1/2處做高倍分析。

4.2 低倍檢驗分析



根據低倍取樣情況來看，樣1表面存在很多帶有方向性的暗線；從樣2的情況來看，符合中心疏松特性，根據GB/T1979-2001的評級標準，可以確定為中心疏松3-4級。下圖為放大后的形貌，見圖5、6、7、8。



在鋼錠結晶凝固的過程中，形成的樹枝晶沒有方向性，樹身為一次軸，樹干為二次軸，樹枝為三次軸，縱橫交錯，由于樹枝晶是選分結晶的結果，在枝晶之間密集了低熔點物質與夾雜物而最后凝固，這時沒有新鮮鋼液來補縮，就形成了疏松。鋼中氣體、夾雜物的含量越高，鋼液結晶速度越慢，樹枝晶越粗大，疏松就越嚴重，它是鋼錠結晶時必然存在的缺陷。鋼錠的結晶情況從圖9中就可以看出，疏松發生的部位主要集中在冒口部位。防止該類缺陷的對策：1）嚴格控制澆注溫度和速度，防止低溫慢速注錠；2）采用發熱冒口或絕熱冒口，改善補縮條件使縮孔上移至冒口區，防止縮孔向下深入到錠身處；3）控制鍛造時鋼錠冒口切頭率，充分切凈縮松缺陷。控制好加熱溫度及保溫時間，合理鍛壓變形，壓實疏松缺陷。





4.3 高倍檢驗分析

根據高倍分析的情況，未發現大顆粒非金屬夾雜，視場中可見的缺陷為為A+C＜1級、D＜1級，具體見圖10。



5 結語

大型鍛件中常見的缺陷從性質上分為化學成分、組織性能不合格、第二相析出、類孔隙性缺陷和裂紋五大類。此次缺陷主要為類孔隙性缺陷，類孔隙性缺陷的表現形式主要是縮松，從單一取樣來分析缺陷類型難以準確斷定，單從樣1來看不能斷定是偏析還是疏松，通過復合取樣分析，高倍排除大顆粒夾雜造成的缺陷回波，此次探傷不合的主要原因?yàn)�，中心大�?jí)別疏松造成缺陷回波。針對復雜鍛件缺陷分析，取樣的位置及方向至關重要，準確取樣才能做好準確判斷。

參 考 文 獻

[1] 邱樹高.鋼鍛件超聲檢測缺陷性質和波形分析.第十屆無損檢測學會年會論文集，2013，179-184.

[2] 鋼錠的結構及缺陷對鍛件質量的影響，楊亮.工業技術，2016（22）118.

[3] 鄭輝.S355J2G3鋼疏松缺陷控制.特鋼技術，2013(3)：20-22
