提高超超臨界轉子鋼純凈度的一些工藝思考

管仲毅

（上海電機學院  上海大鍛件協同創新中心）

摘  要：本文通過對超超臨界轉子研制開發過程的回顧，說明鋼的純凈度是導致該類轉子鍛件報廢的關鍵原因之一，進而對如何提高超超臨界轉子鋼的純凈度提出了一些可供探討的工藝思考。

關鍵詞：超超臨界轉子；ESR精煉；純凈度；工藝思考

一重集團公司王寶忠的新著《超大型核電鍛件綠色制造技術》中著重指出：“鋼錠的純凈性對于鍛件來說至關重要。制造難度巨大且關乎核安全的超大鍛件的質量更加引人注目”；“如果鋼錠的純凈性差，那么無論采用多么先進的鍛造和熱處理技術，也都無法研制處合格鍛件”。在超大型核電鍛件綠色制造的基礎中，
首先闡述的是鋼的冶煉精煉裝備和鑄錠凝固過程控制。

要提高火電機組熱效率，就要提高蒸汽壓力和溫度參數，因此發展超臨界、超超臨界機組是必然的方向。

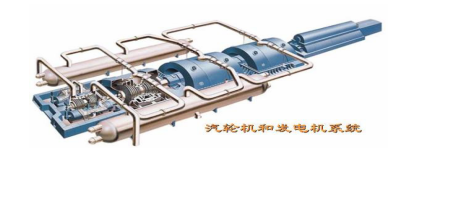

汽輪機高溫部件集中在機組高壓端，其中包括進汽閥組、高壓汽缸和高壓轉子等組件。汽輪機轉子是汽輪機機組中的關鍵部件，是連接汽輪機和發電機的中間紐帶。汽輪機依靠高速旋轉的轉子帶動發電機發電，將機械能轉化為電能。其中高壓轉子的受力最為復雜，高溫下轉子屈服強度、材料蠕變、材料疲勞與蠕變的耦合等都要經受得住極端條件下的安全穩定要求。

我國重型裝備大型鑄鍛件制造企業在2006年之后相繼開展對600℃超超臨界轉子鍛件研究攻關。在Cr12不銹鋼中加入適當?shù)?/span>Ni、Mo、W、Nb、N等強化元素，滿足了相應性能，但質量穩定性相比德、美、日等還有很大差距。

中國一重最初主要采用真空精煉+真空碳脫氧澆注鋼錠的工藝路線，后續實又裝備120噸普通ESR電渣；中國二重沒有大型ESR電渣設備，采用真空碳脫氧進行了小樣工藝探索，摸索了鍛造“輕壓快打”工藝，目前引進因泰克公司ESR裝備，建設150噸保護氣氛電渣爐；上重廠在其較早既已擁有的200噸普通ESR電渣爐及工藝技術積累的基礎上對X12CrMoWVNbN10-1-1材質高中壓轉子進行了較大投入，至2013年前后共投料30余件，但各種原因?qū)е洛懠�合格率不�?/span>20%。近兩年中信重工、臺�，斉瑺柕扔窒嗬^以超超臨界轉子鍛件為目標之一投放百噸級ESR設備。

從化學成分上看似乎適合雙精煉真空碳脫氧澆注，XCr12轉子也進行過一些VCD工藝嘗試，但從鋼的熔點、粘度特性、過熱度、凝固過程偏析、夾雜物上浮可能性等幾方面看都是存在問題的。

（1）澆注溫度應該偏高些，但對中間包材料的軟化熔侵（有選用氧化鋯結合蠟石磚）是問題；

  （2）真空澆注的限流器末端材料自從峨眉耐火材料廠不再供應特制材料，就沒有很好解決過，甚至不曾去解決（斗山是注意到且有特殊設計）；

（3）鋼的粘度較大，兩相區較大；過熱度偏高造成偏析疏松在所難免；

（4）FB2控【N】，真空澆注【N】平衡量降低；

進入2010年后，發電機組的適應溫度要求已經主要從600℃提高到620℃，相應高、中亞轉子的材料由X12CrMoWVNbN10-1-1提高的改進加強型的FB2，在X12Cr基礎上添加了Co、B、控N等元素。

在國內對此CB2材料尚處于研發階段，國家工信部于21014年在已建立的700℃先進超超臨界機組聯合攻關聯盟的基礎上，集合國內主要制造企業和科研院所，從材料研制、轉子成型、到機組運行，成立幾個相關的國家級課題，直接推進至該領域的國際高端前沿。而700℃先進超超臨界轉子鍛件材料采用任何鐵基材料已不能適應如此高溫狀態下的性能要求，需要更耐高溫的Ni基合金材料。

盡管如此，對X12Cr、改進型FB2轉子鍛件材料的研究仍然具有現實意義，目前600和620℃超超臨界機組仍然是市場裝機的主力機型。 X12Cr型轉子材料投料嘗試較多，有少量交貨，但是報廢比例大，又被FB2型取代，探究其報廢的內在原因?qū)?/span>FB2鍛件材料的攻關具有直接借鑒價值。

對化學成分超標或者控制不穩定，這是熔煉工藝與操作要去完善的內容；對宏觀探傷超標可以直接去探究熔煉和凝固的控制過程；對于以上兩個方面看似都合格了，但材料性能總是不能穩定過關，當然鍛造和熱處理也會有決定性影響，但對相當批量的材料進行金相分析以及經過大量設定工藝條件下的檢測分析，得出一個是鋼的純凈化精煉和凝固純凈均勻致密化的的核心結論為：自身的冶金純凈度不夠?qū)е聫姸群蜎_擊性能不合格，表現為材料的【O】含量偏高，晶粒組織間易氧化元素分布不均，晶界上存在異常氧化物。這是鋼的純凈化精煉和凝固純凈均勻致密化的問題，是鋼冶金應該擔負的研究責任和任務。

目前的狀況是，而鑄造超超臨界缸體取得實質進展，二重、上重都實現相對穩定的制造交產，一重也進行了鋼種和鑄件生產試驗，但轉子依然依靠進口。

圍繞超超臨界轉子鍛件純凈度問題的工藝思考：

（1）超大型ESR的快速熔化技術適應大截面強冷順序凝固，速度和純凈能力與重熔純凈的時機模式的邏輯關系。

（2）強化的馬氏體耐熱不銹鋼X12、FB2超超臨界轉子重熔過程中甚至使用了比AL更強的Ca來脫氧，為什么還是感覺【O】偏高。

（3）大型ESR重熔外加脫氧怎么保證均勻性，脫氧動力學速度和重熔速度凝固速度匹配嗎，這種脫氧一定是在界面發生擴散脫氧，微觀脫氧產物都能夠進入熔渣嗎。

（4）自耗電極是否規范，ESR冶金高手往往要對電氣設備的穩恒控制更捻熟，相對自耗電極則依靠外圍配套，配套企業往往依靠走量贏得市場，對后續ESR過程、鍛造及熱處理過程不甚了了，但從產品質量上看，質量控制是全流程的。

（5）ESR過程的熔渣對通過的鋼水有過濾能力，自耗電極原始鋼錠稍加清理后水冒口保留提高了利用率，究竟合理不。

（6）了解到幾個主要研制超超臨界轉子的ESR生產廠家，熔渣還是生料配置，引弧化渣后進行重熔。邏輯上主要成分熔渣能夠達到與設定目標相似，但是對應于FB2的化學成分、【O】含量、微觀純凈度等核心問題，熔渣僅僅預熔已經不夠了。

（7）電渣重熔是提純和減少偏析的公認有效手段，超大噸級ESR結晶器內鋼錠的順序凝固順序生長的枝晶還是非常頑固的，嚴重性大于雙真空模鑄錠中心的等軸晶。ESR晶粒細于模鑄錠，但是沒有到不經過鍛造熱處理能夠達到的晶粒度，不能為自己的一點優勢盲目樂觀，必須為后續創造基礎條件的同時全流程考慮工藝配置。

（8）百噸級ESR鍛件因為宏觀缺陷報廢過程中常常看到現象，好的部分確實純凈度優于真空澆注模鑄錠，但是宏觀缺陷卻多于模鑄錠。這就意味著ESR熔煉凝固過程一定存在不穩定因素。熔化速度合適否、熱源點與凝固點有否偏移、鋼渣界面與固液兩相區是否異常擾動，等等原因要多加探討解決。

有效熔化固然重要、好的凝固質量更重要，是根本。硬件裝備要滿足工藝設計需要，通過滿足工藝設計來滿足產品質量。無論熔煉精煉裝備、還是凝固裝備與工藝方法，包括LF、VD、ESR等硬件裝備，提供了工藝運行的基礎，而恰當?shù)墓に嚢�括其操作運行的軟技術（操作過程、合適材料、控制手段、運行環境）等是質量致勝的根本。
